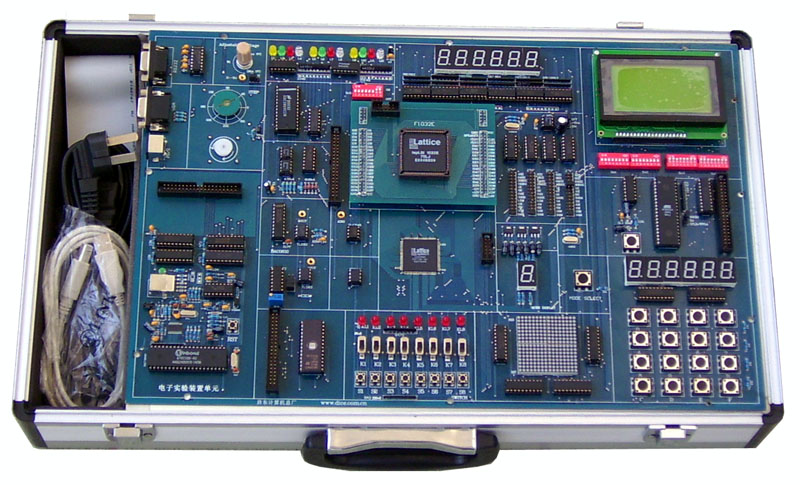

⊙ DICE-EH205自动接线式EDA实验仪
DICE-Eh205型实验开发系统是一种多功能、高配置、高品质、具有自动接线功能的EDA教学与开发设备。本产品在提供的实验示例中都可采用自动接线方式完成实验,系统配有数控式实验摸拟装置,可与上位软件配合许多有相当含量的实验,其中多数是闭环实验,形象生动,学习效果明显。适用于高等院校的EDA教学、课程设计和毕业设计。
产品特点
1．
无连线操作方式，系统的实验电路结构是可控的，采用“多任务重配置”设计方案。即可通过模式选择键MODE
SELECT，使之自动改变连接方式以适应不同的实验需要，使学生从传统的硬件连线搭试方式转到软件设计、仿真调试电路系统的实验方式，使传统硬件设计方式用EDA技术实现。
2． 对于不同的目标芯片可配不同的适配座。可用的目标芯片包括Altera、Lattice、Xilinx等著名
FPGA/CPLD厂商几乎所有CPLD、FPGA等EDA器件。
3． 混合电压系统，具备对5V、3.3V、2.5V、1.8V不同核芯电压的CPLD/FPGA器件进行在线编程下载和配置。
4．
系统配置标准规范：拥有丰富的外围硬件接口资源，同时，还配置了标准的扩展接口，可以完成各类常规和典型的EDA相关实验。
实验系统配有本公司的专利产品：数控式实验摸拟装置，可与上位软件配合扩展多达15个实验项目。其实验的生动、复杂度是常规的硬件对象难以达到的。
(5)系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。
实验系统的硬件配置：
1.主板可与多种下载板相适配； 2. 6位动态扫描显示电路； 3. 6位静态锁存显示电路；
4. 12位发光二极管显示电路； 5. 8位二档开关及其电平指示电路； 6. 8位按键开关电路；
7. 一个16*16的点阵显示；8. 一个12864C的液晶显示；9.一个串行A/D转换器TLC549
；10. 一个串行D/A转换器TLC5620；11. A/D转换器ADC0809；12. D/A转换器DAC0832；13.时钟信号源：24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ；
14. MCS-51单片机总线接口电路（AT89S52）； 15. 40芯I/O扩展接口；16.
一个5V扬声器；17. 一个四相步进电机； 18. 一个5V直流电机；19. 0~5V电位器；20.一个4*4小键盘；21.
配有32K存贮器27C256；22.一个串行总线存储器93C46；23.PS/2键盘接口；24.VGA视频接口；25.
RS232串行通信接口; 26.加入了专利产品电子实验演示装置。
主要实验课题
<一>基本实验：
1.七人表决器； 2.四位加法器；3.BCD码加法器； 4.格雷码变换器；5.四位并行乘法器；6.D触发器和JK触发器；
7. 74LS160功能模块计数器；；8.可控脉冲发生器； 9..英语字母显示实验；；10.序列检测器；11.可变模16位加法计数器；12.正负脉冲数控调制发生器；
<二>模块实验：
1.A/D0809模数转换器实验； 2.D/A0832数模转换器实验；3.步进电机控制实验；4.LED点阵实验
; 5.LCD液晶显示; 6.键盘扩展实验; 7.时钟显示实验; 8.静态数码管显示电路;
9.串行D/A转换器TLC5620实验; 10.串行A/D转换器TLC549实验; 11.VGA彩条信号发生器;
12.电子音乐实验电路; 13，RS232串行通讯实验；14，PS/2键盘实验；15，单片机总线接口实验；
<三>数控式实验摸拟装置实验项目(配送上位软件)
1.交通信号灯的自动控制 ; 2. 机器人自动扫地雷; 3.加工中心刀库捷径方向选择控制
; 4.驱动步进电机的控制; 5. 舞台艺术灯饰的控制 ; 6. 四层电梯的控制;
7.LED数码管显示控制实验; 8.交流电机Y/Δ形起动的控制; 9.液体混合装置的自动控制;
10.水塔水位自动控制; 11. 四级传送带的模拟运行; 12.邮件分拣系统的模拟运行;
13.数字逻辑分析仪实验; 14. 温度压力实验; 15. 连线自动捡测系统
