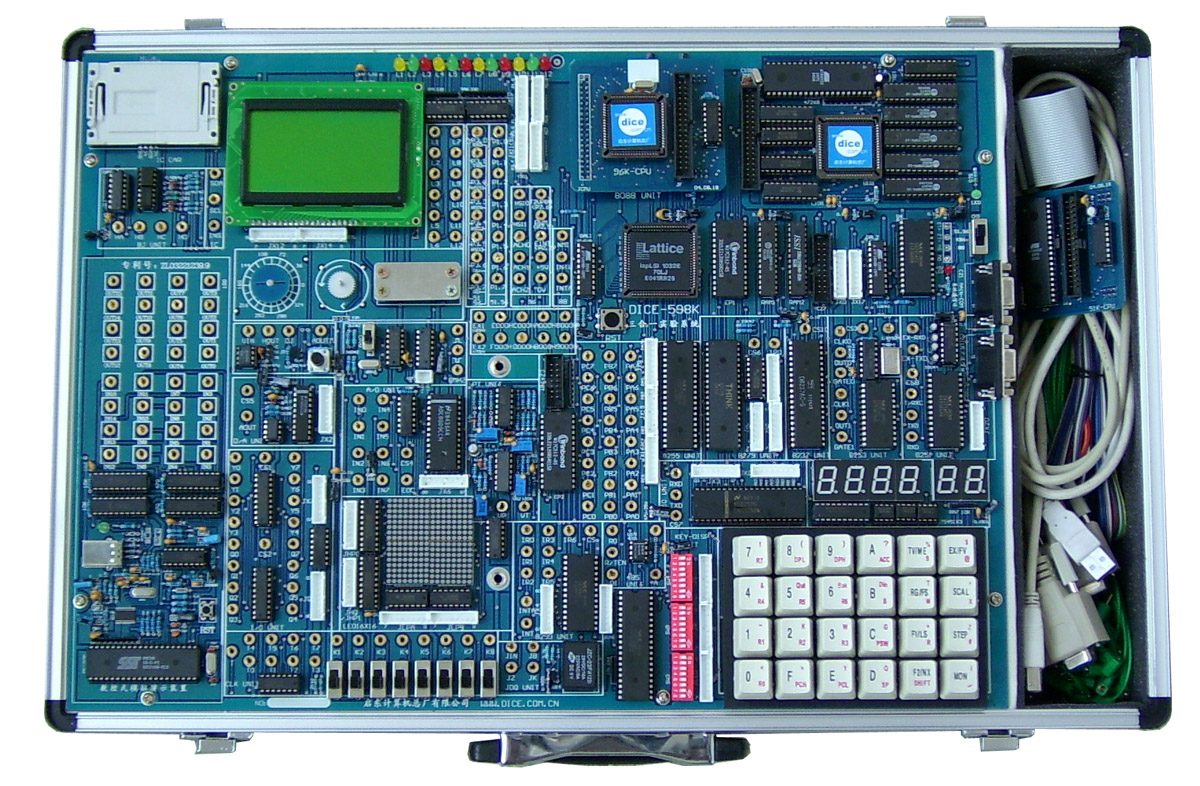

DICE-598k 超强型三合一单片机微机开发实验仪
DICE-598K是我公司单片机微机的代表产品。
实验项目极其丰富，该系统采用开放式、模块化结构，实验方式非常灵活，各项性能指标极其优秀。是目前教仪市场上一款性价比极高的单片机微机三合一实验开发系统。
DICE-598K是《MCS-51单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也可作为科研、开发工作者的得力助手。
一、系统组成：
系统内置性能优越的51/196通用仿真器和8088主机;89S52、80C196组成CPU卡电路。
实验电路部分：开放式4×6键盘实验电路；16×16点阵电路；128*64LCD液晶显示电路（含字符式LCD16*2液晶显示接口）8155、8250、8251、8253、8279、8237、8259、8255、0832、0809、232/485等常用接口芯片电路；小型直流电机、步进电机、温度压力传感器电路；电子音响电路，6位LED动态数码显示；IC卡电路，继电器电路,0~5V电位器电路，8MHZ频率源模块、8位逻辑电平开关电路，12位电平显示电路。
并配有适应Windows98/2000/xp等操作平台的调试软件。
二、主要特点
①由8088实验开发系统作为基板,51/196选为插卡,免除了数据选择开关,减少了插卡引脚,提高了机器性能,使操作更方便，主机自动识别CPU类型,自动切换不同CPU的三总线连接,使用极其方便。
②该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的发展空间,极大地提高了资源利用率,如开放式键盘,
开放式显示器,开放式串口等,为适应多种方式实验提供可能。
③主板上还配有专利产品:数控式实验演示模拟装置,结合上位演示软件和USB接口,可以做15个很有编程技术深度的实验,其中大部分是闭环实验,这是DICE产品独有功能。实验时丰富多彩的实验画面让学生学习兴趣大大增加,
不仅使学生技术上更容易得到提高,同时给学生带来轻松愉快的感觉。
④主机板留有扩展卡座,如再选配我厂生产的实验卡可完成语言控制实验、日历时钟、单片机多路远程通信、CAN总线、以太网接口实验、USB2.0接口等复杂系统的实验和各种应用控制类应用。
⑤系统支持二种工作方式：一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无电脑的情况下,系统可以自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成52个实验。
⑥该实验仪系统集成DICE-3000型51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行,软件支持汇编、PL/M、C语言,性能极好。
三、实验项目
(一)软件实验
（1）清零程序；（2）拆字程序；（3）拼字程序；（4）数据区传送子程序；（5）数据排序实验；（6）查找相同数据个数；（7）无符号双字节快速乘法子程序；（8）多分支程序；（9）脉冲计数实验；（10）电脑时钟实验。
(二)硬件实验
（1）P1口亮灯实验；（2）P1口转弯灯实验；（3）P3.3口输入，P1口输出实验；（4）工业顺序控制实验；（5）8255
A、B、C口输出方波实验；（6）8255 PA口控制PB口；（7）8255控制交通灯；（8）简单I/O扩展实验；（9）A/D0809转换实验；（10）D/A0832转换实验；（11）8279键盘显示实验；*（12）通用打印机实验；*（13）微型打印机打印字符、曲线、汉字实验；*（14）日历时钟DS12887控制实验；（15）I2C储存卡读写实验；*（16）语音芯片ISD1420控制实验（录音）；*（17）语音芯片ISD1420控制实验（放音）；（18）继电器控制实验；（19）步进电机控制；（20）8253方波实验；（21）小直流电机调速实验；（22）16*16
LED点阵显示实验；（23）128*64 LCD液晶显示实验；（24）8250可编程异步通讯接口实验（自发自收）；（25）8251可编程通讯接口实验（与PC机）；（26）单片机RS232/485串行发送实验（双机通讯）；（27）单片机RS232/485串行接收实验（双机通讯）；（28）温度压力实验；*（29）CAN总线通讯接口实验；*（30）以太网TCP/IP协议接口实验；*（31）USB2.0通讯接口实验。
(三)数控式实验演示模拟装置可完成的控制类项目：15个
闭环控制:（1）机器人扫地雷、（2）刀库捷径选择、（3）四层电梯、（4）四级传送带、（5）邮件分拣、（6）水塔水位控制、（7）交流电机Y/△起动
开环控制:（8）交通信号灯、（9）步进电机、（10）舞台灯、（11）LED显示、（12）液体混合装置、（13）八通道逻辑分析、（14）温度压力、（15）连线自检。
注：实验项目前打*星号为选配扩展卡实验。DICE-3000型51/96通用单片机仿真器相关介绍详见DICE-3000型使用说明或后面详细介绍。
|
|
 |
