⊙ DICE-D8型数字模拟电路学习机

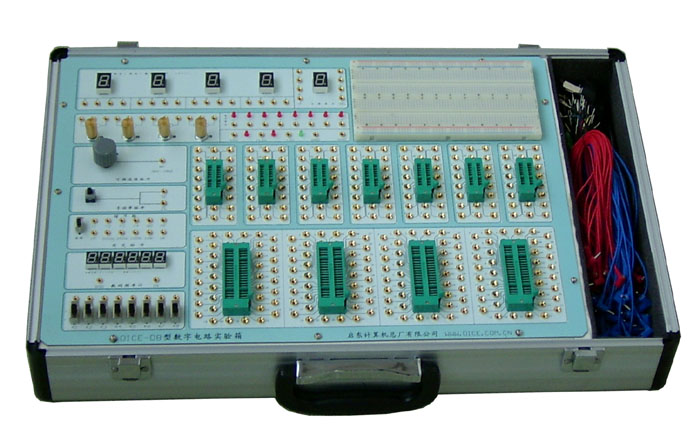

DICE-D8型数字电路学习机,有Ⅰ型Ⅱ型二种规格,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
☆系统组成
（1）电源 ：交流输入：220V±10% ，50HZ
直流输出：±12V/200mA 、 5V/2A
（2）手动单脉冲电路：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（3）连续脉冲两组，输出均为TTL电平：
A、固定频率脉冲源7路：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ；
B、频率可调脉冲源：0~1MHZ连续可调方波。
（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
（5）逻辑电平的输入与显示：
A、八位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、八位由红色LED及驱动电路组成的逻辑电平显示电路。
（6）数码管显示：
A、4位由八段LED数码管组成的BCD码译码显示电路；
B、1位八段LED数码管，引脚全部引出，用于数码管实验。
（7）时序发生器及启停控制电路。
（8）台湾产面包板二块(1600孔)
（9）20芯锁紧插座7只，40芯锁紧插座4只，可满足各种IC芯片。
（10）各阻值电位器4只。

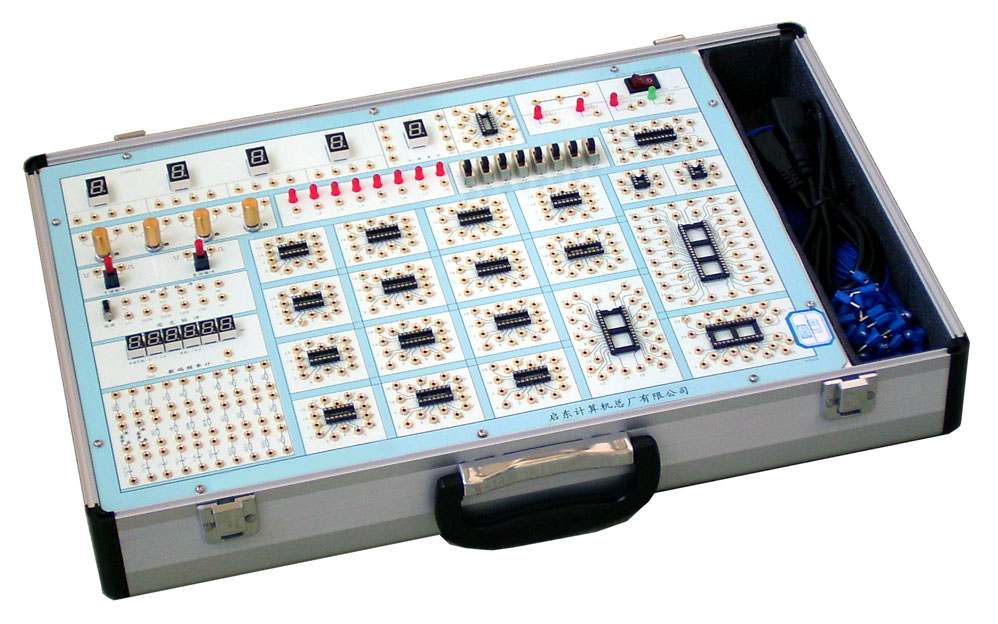

注：上述是Ⅰ型机系统配置,Ⅱ型机将面包板和锁紧插座、连续可调脉冲电路改成了各种规格IC圆孔插座和器件库,以供不同需要选择使用。
等扩展实验卡。
☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．数据选择器及其应用
6．血型关系检测电路和表决电路
7．RS触发器的功能与测试
8．JK触发器逻辑功能及主要参数测试
9．移位寄存器的功能测试
10．十进制计数器（CMOS）
11．异步计数器
12．同步计数器
13．计数、译码、显示电路实验
14．555集成定时器及应用
15．序列检测器
16．数-模转换器
17．追随比较型A/D转换电路
18．人工控制交通灯控制器
19．汽车尾灯控制电路
20．数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23.A/D 转换电路;
24.D/A转换电路;
25.EDA器件开发设计实验;
