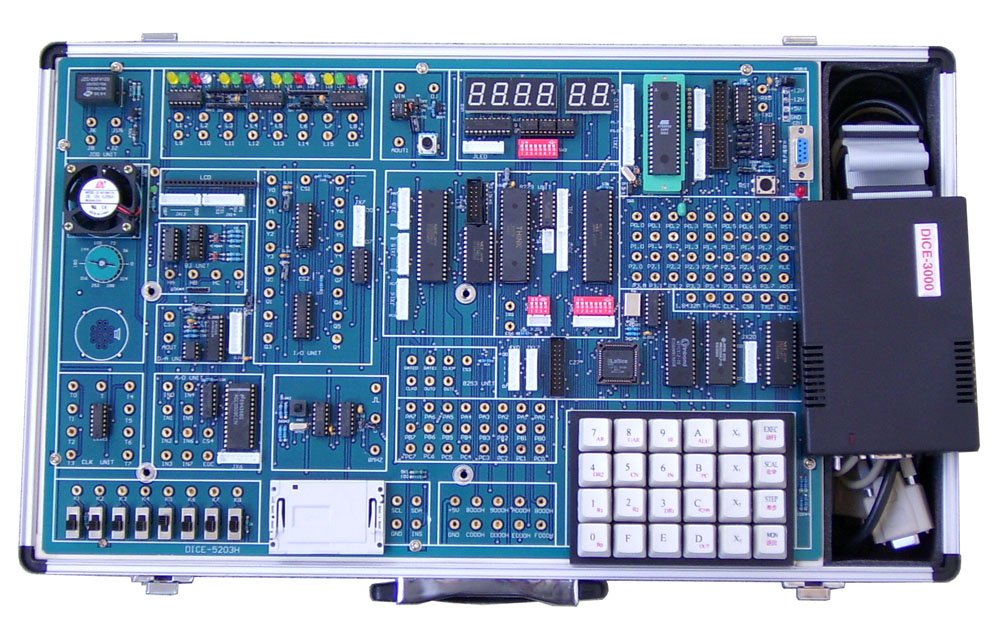

DICE-5203H单片机开发实验仪
DICE-5203H单片机开发实验仪是根据众多学校要求,总结出最具代表性的结构模式及功能配置而设计的,她将实验仪与仿真器分开,主机板上集有实验模块与仿真器接口,该接口选用40P锁紧插座与DC3-34,适配各种规格型号仿真器,当您购置5203H主机的同时会得到一台DICE-3000型51/96通用仿真器,用它做实验做项目灵活轻便性能优异。实验仪所有模块对外开放,实验方式灵活,是《MCS-51单片机原理与接口》《单片机控制技术》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计、也可作为科研、开发工作者的理想工具。
一、系统组成：
系统采用实验仪加外挂式仿真器。
实验电路部分:开放式键盘实验电路;由12864组成的LCD图文实验接口电路;
8155、8279、8251、8253、8255、0809、0832、244、273、393等常用接口电路;8M信号源及手动脉冲电路、IC卡、继电器电路、小型直流电机及测速电路、步进电机、电子音响电路、8位逻辑电平开关电路、16位电平显示电路、音响电路等。
适应Windows98/2000/xp等操作平台的调试软件。二、主要特点
①该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的多彩发展空间,极大地提高了资源利用率,如开放式键盘,
开放式显示器,开放式串口等,为适应多种方式实验提供可能。
② 系统支持二种工作方式：一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成52个实验。
③主机板留有总线扩展卡座,如再选配我厂生产的实验卡可完成:LED16×16点阵,语言控制实验、日历时钟、单片机多路远程通信等复杂系统的实验和各种应用控制类应用。
④单片机采用双CPU管理,软件支持汇编和高级语言,性能极好。
三、实验项目
一、软件实验
①扩展存贮器读写实验:清零、拆字、拼字
②数据处理:数据区传送、数据排序、查找相同数。
③数值运算:无符号双字节快速乘法子程序
④分支程序:实现程序散转
⑤计数器实验:T0计数外部脉冲
⑥定时/中断实验:电脑时钟（T0中断）
二、硬件实验
（1）CPU I/O口实验:P1口亮灯，P1口转弯灯，P3.3口输入、P1口输出，工业顺序控制。
（2）CPU扩展可编程I/O实验:8255 A、B、C口输出方波，8255PA口控制PB口，8255控制交通灯。
（3）CPU扩展简单I/O实验:74LS244输入/74LS273输出。
（4）模数转换实验:0809 A/D转换。
（5）数模转换实验:0832 D/A转换。
(6) CPU扩展定时计数器实验:8253方波。
（7）外设实验:8279键盘显示、通用打印机、微型打印机。
（8）控制类实验:继电器、小直流电机速度控制、步进电机。
（9）通讯类实验: 8251与PC机通讯、单片机RS232双机通讯。
（10）I2C总线实验:IC卡读写。
（11）传感器类实验:温度、压力实验。(选配温度压力实验盒)
（12）应用类扩展实验:LED16×16点阵(选配MC1卡)、128×64LCD液晶显示,语音控制（ISD1420）、日历钟（DS12887）控制。(选配MC2卡),MC4
单片机远程通信实验卡(三子机)；
三、如选配数控式模拟实验卡可完成下述实验：
闭环控制:机器人扫地雷、刀库捷径选择、四层电梯、四级传送带、邮件分拣、水塔水位控制、交流电机Y/△起动、
开环控制:交通信号灯、步进电机、舞台灯、LED显示、液体混合装置、八通道逻辑分析、温度压力、连线自检。
