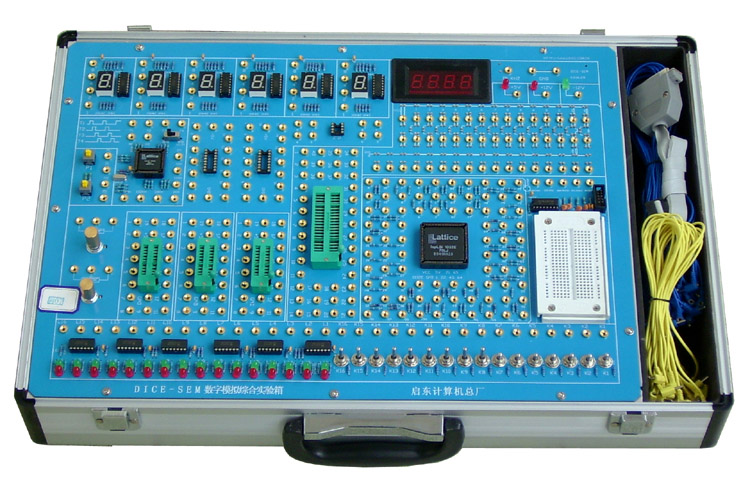

⊙ DICE-SEM数字模拟综合实验箱
当今复杂电子系统的设计已经是一个模拟、数字、可编程逻辑器件、单片机以及复杂集成电路的集合体，单一的设计方式已经远远不能满足目前电子系统的设计需要，在这种形势下，应广大用户的需求，我公司新近开发出了
DICE-SEM型数字模拟综合实验箱。该实验设备充分考虑到目前电子系统设计和教学的需要，把实验箱设计成一个电子系统综合设计平台，在上面可任意搭建模拟、数字、集成电路器件，可以做任何电子类实验。而且可以充分调动学生的实验积极性，增强动手能力和对电路的感性认识，这也是一个电子技术人才所必须经历也是非常重要的一步。DICE-SEM型实验箱以实用、可靠、功能齐全为指导思想,以浅入深,从简单到复杂,由模拟到数字逻辑到EDA功能技术指标完善为目标,完全适用于各类学校的电子技术类教学与研发。
☆系统组成
（1） 电源 ：交流输入：220V±10% ，50H；
直流输出：±12V/200mA ；5V/2A。
（2）固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ
（3）测频范围为0~300KHZ数字式频率计。
（4）两组单脉冲：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（5）四路(T1、T2、T3、T4）时序发生器及启停电路。
（6）逻辑电平的输入与显示：
A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、十六位由红色和绿色LED及驱动电路组成的逻辑电平显示电路。
（7）6位八段LED数码管组成的BCD码译码显示器。
（8）Lattice-1032E所有I/O口全部开发，可在线下载我公司提供的集成器件库和用户自
己编写的EDA程 序。并提供相关软件和下载电缆。
（9）其它组成：
A、开发式IC插座40P一个、20P三个、16P两个、8P一个；
B、多组由锁紧插孔与锁紧小圆孔组合而成的分立元件自助实验区；
C、提供一块小型面包板，以满足不同的需要；
D、两组不同阻值可调电位器。
☆实验项目(可提供实验集成器件库)
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．数据选择器及其应用
6．血型关系检测电路和表决电路
7．RS触发器的功能与测试
8．JK触发器逻辑功能及主要参数测试
9．移位寄存器的功能测试
10．十进制计数器（CMOS）
11．异步计数器
12．同步计数器
13．计数、译码、显示电路实验
14．555集成定时器及应用
15．序列检测器
16．数-模转换器
17．追随比较型A/D转换电路
18．人工控制交通灯控制器
19．汽车尾灯控制电路
20．数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23.A/D 转换电路;
24.D/A转换电路;
25.EDA器件开发设计实验;
注：该实验箱可做无数的数字逻辑/模拟/EDA等综合实验,我们将不断
推出新的实验集成器件库（免费提供）为用户扩充实验项目。
☆推荐模拟电路实验
1.单级放大电路 2.两级放大电路
3.负反馈放大电路 4.射极跟随器
5.差动放大电路 6.比例求和运算电路
7.积分与微分电路 8.波形发生电路
9.有源滤波器 10.电压比较器
11.IC电路RC正弦波振荡器 12.集成功率放大器
13.RC正弦波振荡器 14.LC振荡器及选频放大器
15.电流/电压转换电路 16.电压/频率转换电路
17.互补对称功率放大器 18.波形变换电路
19.场效应管实验
☆推荐EDA实验项目：（如需要可提供下列VHDL源程序）
主机上提供了Lattice1032全部I/O口引出脚和下载电路,对其它84P的
EDA芯片采用相应接线同样可编程和实验。
（1）3×8译码器的设计
（2）编码器的设计
（3）数码转换（二~十进制）及显示
（4）算术运算（4位全法器的设计）
（5）四位并行乘法器
（6）存储器设计（SRAM）
（7）设计基本触发器（D，JK）
（8）设计74LS160计数器功能模块
（9）状态机电路设计
（10）可控脉冲发生器
（11）占空比可调信号发生器
（12）高精度频率计设计

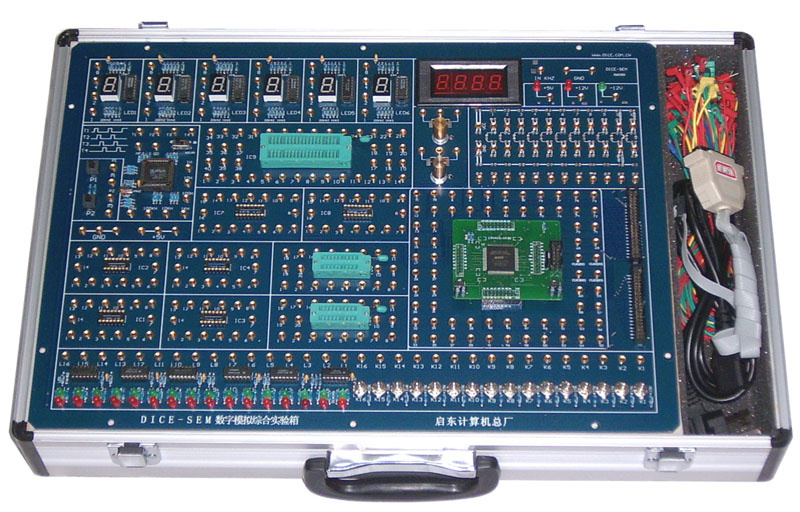

DICE-SEM1型与2型的主要差别是:在EDA实验区2型用插卡方式,可以适配各种规格的FPGA/CPLD,并且可以将I/O口通过DC3插口引出,支持数控式实验演示装置及其它扩展实验。
实验仪出厂默认配置LATTICE-1032E。

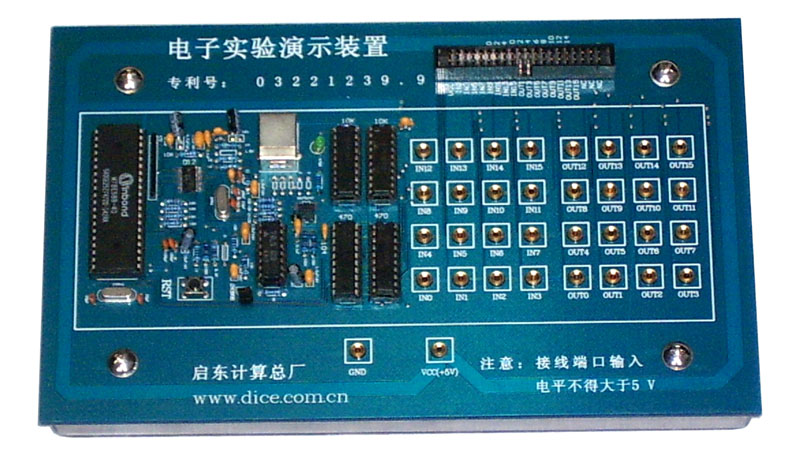

数控式实验演示模拟装置可完成的控制类项目：15个
闭环控制:（1）机器人扫地雷、（2）刀库捷径选择、（3）四层电梯、（4）四级传送带、（5）邮件分拣、（6）水塔水位控制、（7）交流电机Y/△起动
开环控制:（8）交通信号灯、（9）步进电机、（10）舞台灯、（11）LED显示、（12）液体混合装置、（13）八通道逻辑分析、（14）温度压力、（15）连线自检。
