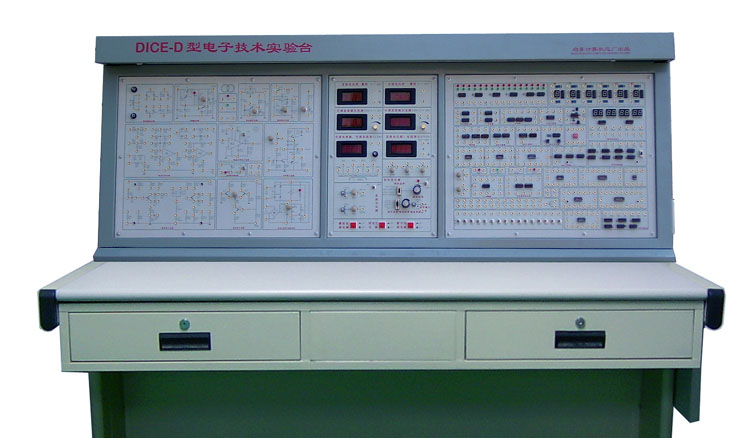

⊙ DICE-D型电子技术实验台
本实验系统是集数字电路、模拟电路及电子技术于一体的多功能
实验台，该产品为满足各类院校培训及教学的需要，以提高学生
实际动手操作能力为目的，充分考虑学生课程设计和毕业设计而
设计定型。既提供了一系列由浅入深，由简单到复杂的固定实验
电路，又留有相当空间，能充分发挥学生各自的创造性，为开放
型教学提供了相当条件。本实验系统设计合理，工艺先进，所有
实验连接点均采用锁紧式旋叠插座，性能稳定可靠，操作方便。
☆主要技术参数及配置
系统由模拟电路、数字电路、电源公共信号和表头测试部分组成，
另可扩展EDA下载卡及高频电路实验卡。
| 一、电源部分： |
| 输入电压：AC 220±10% 50HZ±1HZ |
| 输出电压：DC +5V 3A |
| 二组：0V～＋30V 2A |
| ±12V 0.2A |
| 交流 ：0V 3V 6V 9V 12V 15V 18V 21V 24V 0.25A |
| 直流信号源：-0.5V～＋0.5V -5V～＋5V各二组 |
| 信号发生器： 有正弦波、方波、三角波输出 |
| 频率2HZ～20KHZ可调。 |
| 基准脉冲信号发生器：1HZ、10HZ、100HZ、1KHZ、 |
| 10KHZ、100KHZ、1MHZ脉冲信号产生。 |
| 二、测试部分 |
| 数字式直流电压表三只; 数字式直流电流表一只; |
| 6位带译码的七段显示 |
| 8位数码动态显示 |
| 16个逻辑开关、16位电平指示 |
| 2个单次脉冲源 |
| 扬声器 1只 1K、22K、100K、
680K电位器组 |
| ☆实验电路内容
模拟部分： |
|
| 1.二、三极管的基本特性 |
13.电压比较器 |
| 2.单级放大电路 |
14.集成电路RC正弦波振荡器 |
| 3.两极放大电路 |
15.集成功率放大器 |
| 4.负反馈放大电路 |
16.整流滤波与并联稳压电路 |
| 5.射极跟随器 |
17.串联稳压电路 |
| 6.差动放大电路 |
18.集成稳压器 |
| 7.晶阐管基本性能测试 |
19.RC正弦波振荡器 |
| 8. 有源滤波器 |
20.LC振荡器及选频放大器 |
| 9.比例求和运算电路 |
21.电流/电压转换电路 |
| 10.积分和微分电路 |
22.电压/频率转换电路 |
| 11.波形发生器 |
23.互补对称功率放大器 |
| 12. 单结晶体管触发的单相半控桥式整流电路 |
24.波形变换电路 |
| ☆数字电路部分： |
|
| 1．TTL逻辑门的参数测试与使用 |
14．555集成定时器及应用 |
| 2．CMOS集成逻辑门的测试 |
15．序列检测器 |
| 3．门电路的逻辑功能实验 |
16．数-模转换器 |
| 4．常用组合逻辑功能器件测试 |
17．追随比较型A/D转换电路 |
| 5．数据选择器及其应用 |
18．人工控制交通灯控制器 |
| 6．血型关系检测和表决电路 |
19．汽车尾灯控制电路 |
| 7．RS触发器的功能与测试 |
20．数字钟电路的设计 |
| 8．JK触发器逻辑功能及参数测试 |
21. 时序电路测试及研究 |
| 9．移位寄存器的功能测试 |
22. 波形产生及单稳态触发器 |
| 10．十进制计数器（CMOS） |
23.A/D 转换电路; |
| 11．异步计数器 |
24.D/A转换电路; |
| 12．同步计数器 |
25.EDA器件开发设计实验 |
| 13．计数、译码、显示电路实验 |
|
|
