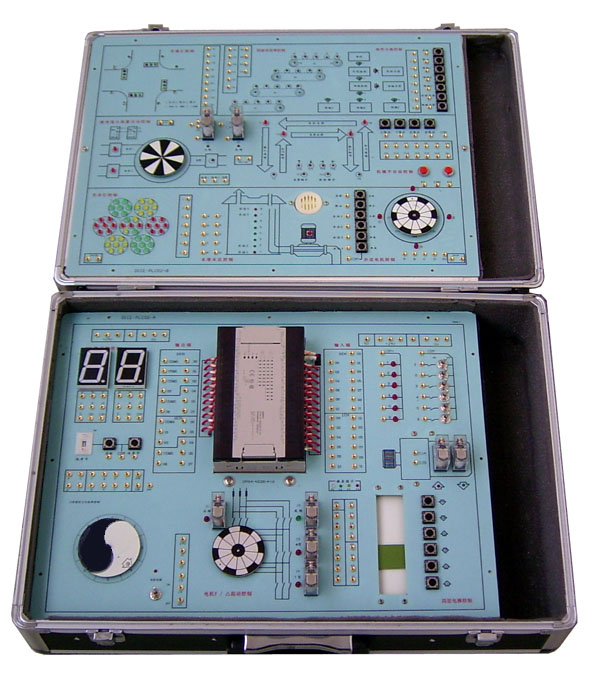

⊙ DICE-PLCO2可编程控制器实验箱
一、产品特点
（1）DICE- PLCO2可编程控制器实验箱由我公司技术人员根据用户的需要，最新研制出的教学实验设备。该设备把PC（可编程序控制器）主机和所有实验模块组合设计在上下二块电路板上，使用户无论是在教学活动或项目开发中使用和移动更加灵活方便。更重要的是系统的实验模块比以往的大型实验台设计更加紧凑、合理，实验项目更加丰富。是目前国内市场上一款性价比极高的PC教学实验设备。
（2）实验模块引用了步进电机和减速步进电机;直流电机和减速直流电机;共五个电机和十二个传感器件,将四层电梯模型、电机起动模型、刀库模型、搅拌机模型、步进电机模型直接做到里边,减速步进电机配有单片机控制的司服电路,使运转更平滑精确;实验模块还引用了十个继电器,其中提供了一组开放式继电器,让学生撑握继电器在正反转电路中的应用方法;使实验模块可完成闭环电路的实验,有效地保证了硬件电路的完善程度;保证了实验质量的深入程度和实验的逼真程度。
（3）该实验系统的实验项目由基本的指令实验，基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
（4）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。实验箱采用OMRON40点主机（输入24点，输出16点），完全能够满足目前高等院校的PC教学需示。用户如需其它指定型号也可以定做,实验箱设计制作精良,功能完善。
二、技术性能
1、输入电源：AC: 220V 50HZ
2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)
3、主机（推荐配置）：OMRON-CPM1A-40CDR-A（AC电源）：输入24点、输出 16点。
4、输出24V、2A。过流、过载、过压保护
三、实验内容
可完成六类基本指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十二个模块控制实验项目：
1.交通信号灯的自动控制
2.机械手的自动控制
3.加工中心刀库捷径方向选择控制 (支持自动识别当前位,自动纠正定位误差)
4.驱动步进电机的控制
5.舞台艺术灯饰的控制
6.四层电梯的控制
7.LED数码管显示控制实验
8.交流电机Y/Δ形起动的控制
9.液体混合装置的自动控制
10.水塔水位俱自动控制
11.四级传送带的模拟运行
12.邮件分拣系统的模拟运行
实验箱配合指导书可撑握下列指令的应用,清单如下：
基本指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令
功能指令:
1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7.
锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11.
通道移位指令12. 高速定时器指令13. 可逆计数器指令14.
通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18.
复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23.
十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25.
译码指令26. 编码指令等。
几个基本电路的编程：
常用启动/停止电路
延时接通/断开电路（计数器的应用）
闪烁电路
移位寄存器的应用
实验箱配有实验指导材料,连接线等附件,免费提供软件及实验程序。
注意:下载电缆和手持式编程器属选配件,通常供货中用户根据需要另行选配,在造计划订合同时需注明。
