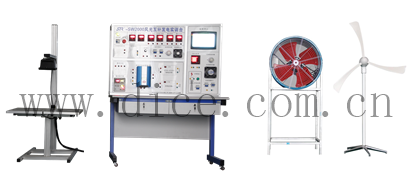

一、产品简介

太阳能和风能都是绿色能源，太阳能风光互补发电系统是新能源发电的有机结合，本实训系统将两种发电系统融于一体，可完成风力机、太阳能互补离网运行系统实验以及风能、太阳能并网运行实验系统的大部分控制过程实验及运行过程演示。是教师和学生科研开发的硬件平台，也是学生学习风能和太阳能光伏发电的培训平台。

二、技术参数

1、太阳能电池组件

额定功率：Pm=20W    工作电压：Vmp=18.0V

开路电压：Voc=22.30V  短路电流：Isc=0.60A

2、水平轴永磁同步风力发电机

额定功率：300W

输出（整流）电压：＞ +12V

叶片旋转直径：1.2m

叶片数量：3个

启动风速：1m/s
切入风速：1.5m/s
安全风速：25 m/s

3、轴流风机

电压：380V（由变频器控制）

功率：0.37Kw

转速：1400r/min

轴流风机支架

轴流风机框罩

4、蓄电池容量：12V/7AH * 2

5、风光互补控制器

   额定输出电压、电流：12V/10A;

   蓄电池过充保护：14.40±0.2V，恢复13.8±0.2V

   蓄电池过放保护：10.80±0.2V，恢复12.5±0.2V

   两种输出模式：普通开/关模式、光控开/关模式

6、离网逆变器：额定输入电压：10~15V

额定输出电压：AC220V±10%，50Hz±3Hz；DC5V额定输出功率：300W

保护功能：过载、过压、短路、低压、高温、反接

7、并网逆变器：最大输入电压：DC 30.2V；输入电压范围：DC 10.5V～28V

标准电压范围：180V～260V

输出功率：200W；频率范围：45Hz～53Hz

反相保护，岛效应保护

 8、负载：直流负载包括：LED灯，风机等；

交流负载包括：节能灯和交流电机等。 （可选配LED显示屏）
9、人工光源：模拟太阳发出300W的直射光

10、人工风源：室内模拟自然风发出0—20米/秒 。

三、实验内容

1、太阳能光伏板能量转换实验

2、环境对光伏转换影响实验

3、太阳能电池光伏系统直接负载特性实验

4、风速即转速与与出功率关系实验

5、发电机转速与输出电压关系实验

6、发电机转速与输出电流关系实验

7、发电机转速与输出电压频率关系实验
8、风光互补控制器工作原理实验
9、接反保护实验

10、控制器对蓄电池的过充保护实验
11、控制器对蓄电池的过放保护实验

12、控制器对蓄电池的过充保护实验

13、控制器对蓄电池的过放保护实验监控界面设计

14、夜间防反充实验
15、离网型逆变器工作原理实验

16、并网型逆变器工作原理实验

17、孤岛效应实验
18、触摸屏编程
