DICE-LED5000全自动化LED封装测试实训平台


一、系统介绍

LED作为一种新型的绿色光源产品,必然是未来发展的趋势,二十一世纪将进入以LED为代表的新型照明光源时代。在国家半导体照明工程的推动下,形成了上海、大连、南昌、厦门、深圳、扬州和石家庄七个国家半导体照明工程产业化基地。2008年北京奥运会、上海世博会、广州亚运会对LED照明集中展示让人们对LED有了全新的认识,有力推动了中国半导体照明产业的发展。近年来,国内各大高等院校对LED的研究正在如火如荼的进行,LED的封装和测试是研究LED的重要手段。DICE-LED5000全自动化LED封装测试实训平台,是一个小型LED封装测试工厂,可实现批量LAMP LEDPOWER LED产品的生产,为广大科研工作者和学习人员学习和研究LED封装工艺提供了便利的条件。

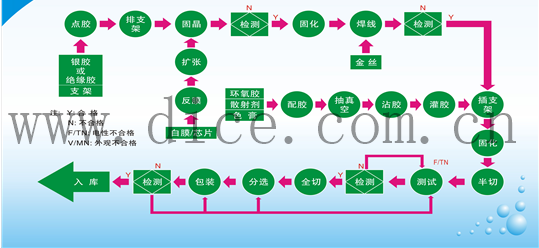

二、工艺流程









三、实训内容


芯片识别实训

芯片检验实训

扩晶机调试及扩晶

银胶、绝缘胶解冻搅拌

全自动固晶机操作实训

LED光电烤箱设置实训

固化实训

全自动焊线机操作实训

全自动点胶机编程实训

金线压焊质量测试

AB胶、色素、扩散剂配置实训

全自动灌胶机操作实训

全自动脱泡机操作实训

短烤实训

离膜机调试及离膜实训

液压冲床调试实训

一切实训

二切机调试及二切实训

全自动分光机操作实训

LED品质分析实训

防静电包装实训

LED封装工艺文件制作实训

LED 电参数测量实训

LED 色参数测量实训

LED 的光参数测量实训







四、主要设备



DICE-520GJ

全自动平面固晶机

Ø 14376392909175169.png配有直插和大功率料盒;

Ø 精度X-Y:+/-1.5mil;

Ø 适用支架:长280mm×宽140mm×厚5mm;

Ø 固晶方式:平面甩臂式;

Ø 点胶方式:移印式点胶;

Ø 图像系统:双PRS CCD摄像;

操作系统:简体中文windowsxp。


DICE-520JS

全自动金丝球焊机

Ø 焊线速度 : <=60msec;

Ø 焊线精度 : ±3.0 μ

Ø X Y Z编码器分辩率:0.1um

Ø 适用金线 : 0.6  3.0mil

Ø 焊接范 : 56mm × 80mm

Ø 焊线长度 : 5mm;

Ø 线弧高度 : 100μm。


DICE-500YZ

自转公转荧光粉脱泡机

Ø 脱泡方式:自转+公转混合

Ø 定时设定范围:0秒30分钟

Ø 公转速度:2002200rpm

Ø 自转速度:公转速度*36.7

Ø 标准容器:150ml、PE制



14376393168750135.pngDICE-520DJ

全自动荧光粉点粉机

Ø 机械臂:3轴控制

Ø 动作范围300×300×100mm

Ø 最大移动速度600mm/sec.(X,Y轴),

Ø 重复定位精度±0.01mm,最小分辨率 0.01mm

Ø 点胶方式:马达步进式

Ø 控制方式:微机数码控制

 LED测试系统设备




 SLT1102 LED光电参数测试仪

测量各种规格发光或红外LED管(大功率管、贴片LED另配测量夹具)的电参数,包括正向电压、正向电流、反向电压和反向漏电流;

测量LED光强/辐射强度、角度(手动估测);

测量LED光通量/辐射通量(另配积分球);

测量背光源的亮度(另配背光源支架);

电参数上下限档位设定,超限自动报警,可对产品参数进行筛选和对比;

凭借内置先进的校准软件进行校准与维护。




SLT5102 LED光强角分布测试仪

测量范围包括各种规格LED,如普通2脚、3脚LED管、大功率管、贴片LED、食人鱼等;

测量LED 的电参数,包括反向漏流IR 、正向压降 Vf ;

测量LED 的光参数, 包括二维空间光强角分布、最大光强、动态光强、零度光强、半强度角、偏差角、光强扩散角、光通量;

配合红外探测器测量红外发射管的光电参数;

测量控制完全电脑操作,软件自带数据库,并能够自动生成报表。


 SLT2102 LED光色电参数综合测试仪

仪器由光谱系统和自动光强测试系统组成,用于测量各种LED的所有基本光色电参数。

测量范围包括普通2脚、3脚LED 管、大功率管、贴片、食人鱼、模块和数码管等各种规格的LED;

测量LED 的电参数,包括反向漏流IR 、正向压降 Vf ;

测量LED 的色参数, 包括光谱半宽度、主波长、峰值波长、色纯度、色坐标、色温、显色指数;

测量LED 的光参数, 包括二维空间光强角分布、最大光强、动态光强、零度光强、半强度角、偏差角、 光强扩散角、光通量。






SLT3102 LED光热电性能测试仪

仪器主要用于LED结温和热阻的测量,以及结温和其发光效率实际关系的测量。

测量结温、热阻、光强(或光通量)/时间相关曲线;

测量LED IV特性曲线;

测量电压/时间曲线(VT);

测量LED电压温度系数K;

测量标准条件和热平衡条件的热阻、结温;

测量瞬态升温、降温曲线(瞬态电压/时间、结温/时间、热阻/时间曲线);

测量动态电压/时间、结温/时间和热阻/时间曲线。





14376394567884687.jpgSLT4000 大功率LED手动分光分色机

仪器主要用于大功率LED的快速分光分色,适用于各种外形的成品大功率LED、半成品大功率LED的在线分选。操作人员能够使用这套仪器一次完成检测、分BIN全过程,配套的快速分BIN16/24/48/96BIN可选,并且具有定位指示功能,帮助用户迅速准确地将测试完成大功率放入对应分BIN盒中。可加配显微镜用于未点胶大功率LED色温控制,帮助客户进行品质管理。测试速度大于6K/H,有效分BIN速度(包括测试和分BIN操作)约1.5K/H。所有测试数据都能够保存到系统数据库,并支持EXCELPDF格式文档保存。




SLT2202 LED芯片光色电参数测试系统

测试系统由LED光色电分析系统和LED 芯片测试平台组成。测试平台则由样品台(移动范围为75*75mm)、探针架(三维)、光纤和光强测量支架、显微镜、电路控制盒等部分构成,能够快速平稳地点亮各种LED芯片。

测量参数包括:正向电压、正向电流、反向漏流、光强(mcd)、峰值波长、主波长、光谱半宽度(带宽)、色温、色坐标(x , y)或(u ,v)值、色纯度、显色指数、光通量、光功率等;

具有光参数,主波长,色坐标,色温和显色指数分档和显示功能,档位最大可以设到256BIN

14376394822545606 (1).jpg



SLT2302 LED外延片光色电参数测试仪

测试仪由光谱分析系统和外延片测量支架构成,测量外延片的基本光色电参数,包括正向电压、反向漏电流、光强、光谱能量分布、波长、色温、色坐标、光通量、光功率、显色指数。测试支架能够满足上下两个方向的测量。



 14376394912795408 (1).jpg

    SLA2512 LED老化试验机

仪器用于普通LED的老化试验,具有12路高精度恒流输出,每路8LED6mA-80mA连续可调,可同时老化96LED






SLT6100 LED荧光粉激发光谱测试仪

系统由光谱分析系统和荧光粉激发装置构成,主机恒流源为激发光源供电,用户可自行确定激发光源,用于测量荧光粉受激光谱、相对亮度等光色参数。光纤传输光信号,探测器一级校准。


 SLT6300 LED荧光粉相对亮度测试仪

本系统由主机与荧光粉激发装置构成,主要用于测量荧光粉的相对亮度。激发光源可由用户确定,相对亮度测量选用近场条件,光信号通过光纤传输。探测器为V(λ)一级校准。


SLA3512大功率LED老化光衰试验机

仪器主要用于老化各种型号规格的大功率管。

测试范围包括各种大小规格的大功率LED ;

四路恒流可调,每路最大可到1000mA ,并可测试单管电压;

可自主设定老化时间及模式(点亮时间和熄灭时间),仪器按照设定值自动转换和记录。配合软件可读出测量参数,包括时间、电流、电压、光强、光通量和温度, 便于用户分析管子的光衰情况;

仪器内含温控系统。用户可设定温度最高值,高于上限,仪器自动开启散热组件,直至降为温度下限停止,从而保证测量条件恒定,加强数据可靠性。


 SLT2402灯具光色电综合参数测试仪

系统主要由光谱仪和积分球构成,可满足节能灯、环型灯、直管荧光灯、金卤灯、汞灯、钠灯、卤钨灯、白炽灯、电珠、LED等各类灯具产品的光色电一体化测试需求。

主要测试光源的色品坐标、色温、显色性指数、色容差、峰值波长、主波长、色纯度、半宽度、色比、光谱分布、光通量、光辐射功率、温度、光效、电压、电流、功率、功率因数、频率等参数;

满足国际照明委员会CIE对光和颜色测量要求;

波长测试范围:380nm-800nm。




 SLT5202灯具光强空间分布测试仪

系统采用标准CIE C-γ测试方案,用于大型灯具(最大重量30KG,长度180cm)配光曲线及光电特性等相关参数的测量。包括空间光强分布曲线、色度空间分布、光强及其对应角度、照度、功率因数及相关参数。配合专用软件实现良好的人机交流和精密测量。主要应用于各种路灯,室内外灯具的光度照度分布等参数的测定。

各项参数设置或校准均在软件界面操作,多项测量模式可选。
采用C-γ测量模式,测试各种规格灯具的功率、光效、配光曲线,能显示三维立体 配光曲线,提供等照度图、利用系数表、照度锥形图、等光强圆形网图等。

提供IE S格式输出文本。

14376396034136564.jpgSLT5302 灯具光强空间分布测试仪

仪器主要针对LED杯灯的光强相关参数的测量,可以测量杯灯的光强及其空间角分布(配光曲线及参数)、电参数(反向漏流IR、正向压降VF),三维测试功能方便找到灯具空间的最大光强及其角度。

测量范围包括各种规格的LED灯具,最大可测量到直径20cm,配套定制夹具;

测量LED灯具的电参数(反向漏流IR 、正向压降 VF);

测量LED灯具正向电流和正向电压、法向光强、光通量的关系曲线;反向电流和反向电压的关系曲线;

配合红外探测器测量红外发光管的光电参数;

配合积分球测量LED灯具的光通量,具备数据库和自动生成报表功能。
