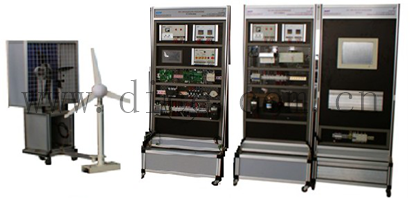

DICE-WIND3100风力发电实训系统(竞赛平台)


一、 产品简介

DICE-WIND3100风力发电实训系统是面向高等院校和职业院校太阳光伏发电实验教学需求研制的高级实训系统。帮助学生建立风力发电的概念,了解风力发电系统构成,深入学习风速传感器、偏航控制、PLC控制、多功能控制器、离网逆变技术、和上位机组态监控技术。设备由风力供电装置、风力供电系统、存储与逆变系统、监控中心四个部分组成,各功能部分通过通讯电缆和连接电缆进行连接,形成一套集演示、设计、安装、调试于一体的风力发电工厂模拟设备。


二、  各单元介绍

1、风力供电装置的组成

风力供电装置主要由叶片、轮毂、发电机、机舱、尾舵、侧风偏航控制机构、直流电动机、塔架和基础、测速仪、测速仪支架、轴流风机、轴流风机支架、轴流风机框罩、单相交流电动机、电容器、风场运动机构箱、护栏、连杆、滚轮、万向轮、微动开关和接近开关等设备与器件组成

2、风力供电系统的组成

风力供电系统主要由风电电源控制单元、风电输出显示单元、触摸屏、风力供电控制单元、DSP控制单元、接口单元、西门子S7-200PLC、继电器组、接线排、可调电阻、断路器、网孔架等组成。

3、逆变与负载系统的组成

逆变与负载系统主要由逆变电源控制单元、逆变输出显示单元、逆变器、逆变器参数检测模块、变频器、三相交流电机、发光管舞台灯光模块、警示灯、接线排、断路器、网孔架等组成。

4、监控系统组成

监控系统主要由一体机、键盘、鼠标、接线排、电源插座、通信线、微软操作系统软件、力控组态软件组成。

三、  主要实验实训内容

1)、 离网型风光互补发电系统规划;

2)、 根据功率要求,风力发电机的选择、安装和连接;

3)、 基于MCU的风力发电机最大功率跟踪的程序设计;

4)、 蓄电池容量匹配计算与选型;;

5)、 蓄电池充放电参数设置、保护参数设置;

6)、 逆变器参数设置;

7)、 监控系统组态及操作;

8)、 风力供电系统的调试;

9)、 电能质量的监测、调试和分析。



四、  主要技术参数

一、风力供电装置

序号

名称

技术参数

数量

1

水平轴永磁同步风力发电机

输出功率:300W

输出(整流)电压:> +12V

叶片旋转直径:1.2m
叶片数量:3
叶片材质:玻璃纤维
启动风速:1m/s
切入风速:1.5m/s
安全风速:25 m/s
偏航:程序控制自动偏航
偏航电机:工作电压(DC 24V)、转速(25rpm)

1

2

风速仪

输出电压:0-5V
风碗数:3个

1

3

轴流风机

电压:380V(由变频器控制)
全压:215Pa
频率:50Hz
功率:0.37Kw
转速:1400r/min

轴流风机支架

轴流风机框罩

1

4

风向控制电机

减速比:1:40
电压:AC220V
和运动机构的链接机构:链轮



1

、风力供电系统

序号

名称

技术参数

数量

1

电源控制单元

含漏电保护断路器,AC220V和DC24V状态指示灯、电源插座

1

2

风电控制电源单元

含漏电保护断路器,AC220V和DC24V状态指示灯

1

3

触摸屏

7",彩色

1

4

功能模块

DSP核心板2812,通信控制板,风力发电主电路板

1

5

直流输入单元

电流表: DC 0-5A
电压表: DC 0-500V
接口:RS485

1

6

风力供电控制单元

风场运动方向:顺时、逆时
轴流风机控制:给风
偏航控制:偏航、停止
自动控制:启动、急停

1

7

PLC

S7-200 CPU224

1

8

变频器

MM420-0.37Kw


9

可调电阻

范围:0-1000Ω,无级可调(有刻度)

1

、逆变与负载系统

序号

名称

技术参数

数量

1

逆变输出显示单元

电流表:AC 0-5A
电压表:AC 0-500V
接口:RS485

1

2

逆变控制电源单元

含漏电保护断路器,AC220V和DC24V状态指示灯

1

3

逆变器

输入电压:DC12V

输入电压范围:DC9.5V-15.5V

输出电压:AC220V±5%

额定输出电流:1.4A

输出频率:50Hz±0.5Hz

额定功率:300VA

输出波形:正弦波

波形失真:<5%

转换效率:>85%

实验模块:正弦波逆变器原理模块


4

开关电源

型号:DR-120-24
输入电压:AC 220V
输出电压:DC 24V
输出电流:5A

1

5

变频器

MM420-0.37Kw

1

6

电机负载

功率:40W
电压:AC220V
转速:1350rpm

1

7

模拟舞台灯光负载

LED发光模块

1

8

阀控密封式铅酸蓄电池

容量   12V 17Ah/20HR

重量   1.9kg

尺寸   345mm×195mm×20mm

4

、监控系统

序号

名称

技术参数

数量

1

直流电机负载

直流单片机负载

1

2

工控机

6个串口,含键盘鼠标

1

3

组态软件

力控

1

4

打印机

HP Deskjt 1000

1

、实验台

序号

名称

技术参数

数量

1

网孔板实验台

竖式网孔板基本结构:下方为工具箱+4个轮子,上方为竖式网孔板
尺寸:800(长)×600(宽×2000(高)
外框架构成:铝合金型材;
内嵌喷塑钢板
钢板尺寸:1200mm×820mm
钢板厚度:2mm
钢板孔规格:上方孔尺寸6×10mm,孔左右间距为6mm,上下间距为6mm且错位8mm;
网孔板配有推拉式抽屉,抽屉采用型材外框、2mm钢板底部;
网孔架底部装有滑轮。

4

2

微软操作系统软件

Window XP

1


通讯电缆




实验指导书

风光互补发电系统实训指导书
