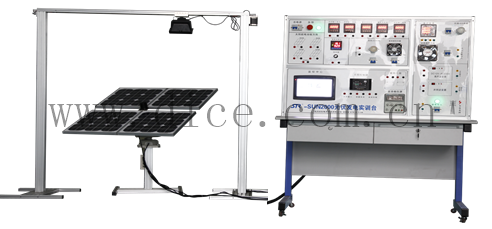

DICE-SUN2100太阳光伏发电实训台


一、产品介绍:

DICE-SUN2100太阳光伏发电实训台是面向高等院校和职业院校实验教学需求研制,帮助学生建立太阳能光伏发电的概念了解太阳光伏发电系统构成,深入学习离网和并网太阳能光伏发电系统各个部件的作用及其参数的测试

       本系统是一个真实的小型太阳能光伏电系统,通过它可以为学习太阳能电池、控制器、离网逆变器、并网逆变器、LED灯、风扇等的工作原理提供一个教学、演示、试验为一体的平台。





二、技术参数:

1、太阳能电池组件

额定功率:Pm=20W*4

 工作电压:Vmp=18.0V

开路电压:Voc=22.30

 短路电流:Isc=0.66A

2、追日装置

由步进电机带动同步带使光源可以以不同的速度在支架上来回运动

高精度进口步进电机配套128细分步进电器驱动器

模拟光源功率:500W

追日方式:双轴,俯仰±60°,旋转360°

追日精度:±0.3°

追日传感器:精度0.1°,采用PE滤光材料

太阳辐射照度计

3、蓄电池容量:12V/7AH * 2

4、太阳能控制器:额定输出电压、电流:12V/10A

                 蓄电池过充保护:14.40±0.2V,恢复13.8±0.2V;

                 蓄电池过放保护:10.80±0.2V,恢复12.5±0.2V

                 两种输出模式:普通开/关模式、光控开/关模式

5、离网逆变器:额定输入电压:10~15V

               额定输出电压:AC220V±10%50Hz±3Hz

               额定输出功率:300W

               保护功能:过载、过压、短路、低压、高温、反接

6、并网逆变器:最大输入电压:DC 30.2V;输入电压范围:DC 10.5V28V

               标准电压范围:180V260V;频率范围:45Hz53Hz;输出功率:200W

               反相保护,岛效应保护

7、直流稳压电源:输出电压:3V~32V;额定输出功率:60W

8、模拟负载:0~1KΩ/50W

9、配置负载:LED球泡灯、交流感性负载

10、监控系统:10.2寸工业触摸屏

三、主要实验项目:

1、太阳能电池板I-V特性曲线测试

2、太阳能电池直接负载实验

3、太阳能电池光伏能量转换实验

4、环境对光伏转换影响实验

5、追日控制系统的设计、安装实训

6PLC编程实训

7、步进电器驱动实训

8、电机运作控制实训

9、光学传感器信号采集实训

10、控制器工作原理实验

11、控制器充电波形测试

12、控制器的过冲保护实验

13、控制器的过放保护实验

14、控制器的两种输出模式实验

15、离网逆变器的低压保护实验

16、离网逆变器的过压保护实验

17、离网逆变器感性负载实验

18、离网逆变器阻性负载试验

19、太阳能光伏系统电器负载实验

20、光伏控制型太阳能系统发电实验

21、孤岛效应实验

22、并网型逆变器工作原理实验

23、光伏并网发电实验

24、触摸屏编程

25、监控界面设计
