一、产品介绍：

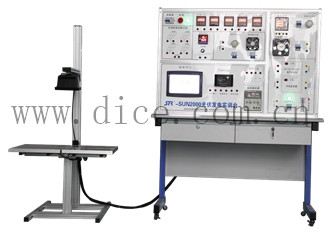

DICE-SUN2000太阳光伏发电实训台是面向高等院校和职业院校实验教学需求研制，帮助学生建立太阳能光伏发电的概念，了解太阳光伏发电系统构成，深入学习离网和并网太阳能光伏发电系统各个部件的作用及其参数的测试。

    本系统是一个真实的小型太阳能光伏发电系统，通过它可以为学习太阳能电池板、控制器、离网逆变器、并网逆变器、LED灯、风扇等的工作原理提供一个集教学、演示、试验为一体的平台。

二、技术参数：

1、太阳能电池组件：额定功率：Pm=10W*4    工作电压：Vmp=18.0V；

开路电压：Voc=22.30V  短路电流：Isc=0.66A

2、动态太阳光源模拟系统：额定功率：300W；亮度可调节

3、蓄电池容量：12V/7AH * 2

4、太阳能控制器：额定输出电压、电流：12V/10A；

                 蓄电池过充保护：14.40±0.2V，恢复13.8±0.2V；

                 蓄电池过放保护：10.80±0.2V，恢复12.5±0.2V

                 两种输出模式：普通开/关模式、光控开/关模式

5、离网逆变器：额定输入电压：10~15V；

               额定输出电压：AC220V±10%，50Hz±3Hz；

               额定输出功率：300W

               保护功能：过载、过压、短路、低压、高温、反接

6、并网逆变器：最大输入电压：DC 30.2V；输入电压范围：DC 10.5V～28V

               标准电压范围：180V～260V；频率范围：45Hz～53Hz；输出功率：200W

               反相保护，岛效应保护

7、直流稳压电源：输出电压：3V~32V；额定输出功率：60W

8、模拟负载：0~1KΩ/50W

9、配置负载：直流负载

1、LED球泡灯：1W，12V；

2、风扇：5W,10-14V

交流负载

1、LED球泡灯：3W，220V；

2、交流感性负载：20W,220V

10、监控系统：10.2寸工业触摸屏

三、主要实验项目：

1、太阳能电池板I-V特性曲线测试

2、太阳能电池直接负载实验

3、太阳能电池光伏能量转换实验

4、环境对光伏转换影响实验

5、控制器工作原理实验

6、控制器充电波形测试

7、控制器的过冲保护实验

8、控制器的过放保护实验

9、控制器的两种输出模式实验

10、离网逆变器的低压保护实验

11、离网逆变器的过压保护实验

12、离网逆变器感性负载实验

13、离网逆变器阻性负载试验

15、太阳能光伏系统电器负载实验

16、光伏控制型太阳能系统发电实验

17、孤岛效应实验

18、并网型逆变器工作原理实验

19、光伏并网发电实验

20、触摸屏编程

21、监控界面设计
