一、产品简介

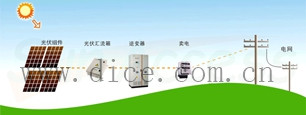

光伏并网发电是当前较大规模利用太阳能资源发电的一种重要方式。并网发电，是将太阳能电池所发出的直流电通过逆变器转换成波形良好的交流电，直接向电网供电，无储能装置，运行可靠性和转换效率比较高，系统的建设和维护成本较低。DICE-SUN5000屋顶并网光伏发电站，浓缩了目前国内太阳光伏发电的技术，是MW级太阳光伏发电系统的一个缩影，可满足广大科研工作者进行太阳光伏发电的各种研究。

根据光伏建筑一体化（BIPV）的理念，根据建筑物的结构特点，可构建1kw-100kw的并网光伏发电系统，利用各种监测手段实现太阳能发电站的实时监测，为广大科研工作者对太阳能发电质量，效率，故障诊断数据管理，提供数据保障。

二、系统配置

1、光伏阵列单元

院区修建的平台安装支架，铺设总峰值功率为1KW～100KW的光伏阵列。（光伏阵列可选用单晶、多晶、非晶三种不同类型的太阳能电池板配合使用。）

2、逆变控制单元

系统根据实验的需要，最多可以实现6台不同型号和产地的并网逆变器同时运行，配备同时并网通道，可满足对比实验和各种数据采集的需要。

3、开关控制单元

系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。

4、显示单元

直流电压、直流电流、交流电压、交流电流、频率、室内温度、湿度、时钟、当前发电功率、有功和无功功率、日发电量累计。
5、环境监测单元

系统配置1套环境监测仪可测量环境温度、风速、风向和辐射强度等参数，通过RS485接口与并网监控装置工控机通讯。

6、并网监控单元：

   监控装置包括监控主机、监控软件和显示设备。采用高性能工业控制PC机，配置光伏并网系统多机版监控软件，采用RS485通讯方式，实时获取所有并网逆变器的运行参数和工作数据，并对外提供以太网远程通讯接口。实时显示电站的当前发电总功率、日总发电量、累计总发电量、累计CO2总减排量以及每天发电功率曲线图；查看每台逆变器的运行参数，包括：交直流电压、电流；逆变器机内温度；时钟；频率；当前发电功率；日发电量；累计发电量；累计CO2减排量；每天发电功率曲线图。
