一、产品简介

开放式并网逆变器开发平台以一个真实的光伏并网逆变器作为原型，采用TI DSP作为主控单元，将并网逆变器的电路原理图，硬件接口、实际并网逆变器硬件、底层开发软件资源、上位机软件完全开放，方便师生们对并网逆变器的硬件研究和算法实现。

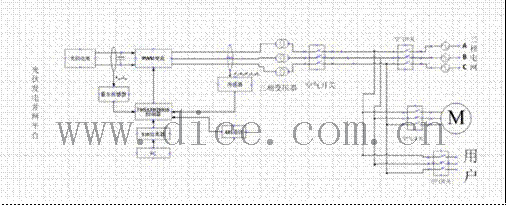

二、并网逆变器开发框图

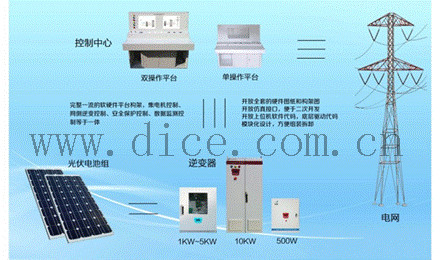

三、实物效果图

 四、主要配置

1、电池组件：

额定功率：2kw-10kw （标配2kw）

  种类：单晶，多晶，非晶 可选

2、支架

   槽钢支架，方便安装拆卸

3、光伏并网逆变器（硬件开放）

   种类：三相/单相（标配三相）

   功率：2kw-10kw （标配2kw）

4、汇流箱

   显示方式：数显；

   通讯方式：485通讯

   输入输出：4进1出

5、并网逆变柜

   1600*600*600

7、IPM模块

   品牌：三菱

   额定电流：40A

8、浮点 DSP 控制板

9、仿真器

10、源代码

11、上位机软件。
