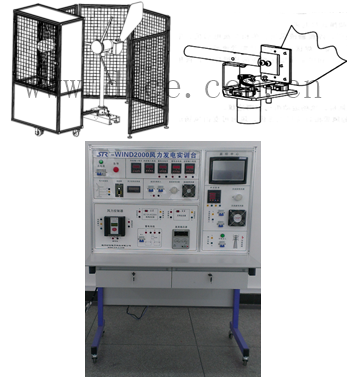

DICE-WIND2100风力发电实训台


一、产品简介

风力发电实验系统是由真实的风力发电机以及配套的控制逆变等系统组成,通过模拟风源来进行模拟风场,真实反映风力发电系统的运行状况。学生可进行风力发电机的安装、调试、运行、维护、故障分析诊断等,可对风力发电项目进行设计。




二、技术参数

1、水平轴永磁同步风力发电机

额定功率:300W

输出(整流)电压:> +12V

叶片旋转直径:1.2m

叶片数量:3

启动风速:1m/s
切入风速:1.5m/s
安全风速:25 m/s

2、轴流通风机

电压:380V(由变频器控制)

功率:0.37Kw

转速:1400r/min

轴流风机支架

轴流风机框罩

3、侧风偏航机械传动机构

尾翼偏航角度:0~90°

4、蓄电池容量:12V/7AH * 2

5、风力控制器

   额定输出电压、电流:12V/10A;

   蓄电池过充保护:14.40±0.2V,恢复13.8±0.2V

   蓄电池过放保护:10.80±0.2V,恢复12.5±0.2V

   单路直流输出:有多种输出控制方式可供选择

6、离网逆变器:额定输入电压:10~15V

额定输出电压:AC220V±10%,50Hz±3Hz;DC5V额定输出功率:300W

保护功能:过载、过压、短路、低压、高温、反接

7、并网逆变器:最大输入电压:DC 30.2V;输入电压范围:DC 10.5V~28V

标准电压范围:180V~260V

输出功率:200W;频率范围:45Hz~53Hz

反相保护,岛效应保护

8、直流稳压电源:输出电压:3V~32V;额定输出功率:60W

10、配置负载直流负载

1、LED球泡灯:1W,12V

2、风扇:5W,10-14V

交流负载

1、LED球泡灯:3W,220V

2、交流感性负载:20W,220V

11、监控系统:10.2寸工业触摸屏

三、实验内容

永磁发电机的工作原理实训

发电机的功率—转速特性测试实训

风轮与发电机的最佳功率匹配测试实训

风力控制器工作原理实训

风力控制器的过充保护实训

风力控制器的过放保护实训

离网逆变器的工作原理实训

离网逆变器的欠压保护实训

离网逆变器的过压保护实训

10 离网逆变器负载实训

11 离网逆变器输出波形测试实训

12 离网逆变效率实训

13 离网风力发电实训

14 并网逆变器的工作原理

15 数显表的通讯设置

16、独立风力发电实验

17、并网逆变器效率实验

18、孤岛效应实验

19、并网型逆变器工作原理实验

20、光伏并网发电实验

21、触摸屏编程

22、监控界面设计

23PLC编程实训
