DICE-SUN3000追日光伏发电实训系统


一、产品介绍:

DICE-SUN3000追日光伏发电实训系统是面向高等院校和职业院校太阳光伏发电实验教学需求研制的实训平台。帮助学生建立太阳能光伏发电的概念了解太阳光伏发电系统构成,深入学习光学传感器、太阳跟踪、PLC控制、步进电机控制、多功能控制器、离网逆变技术、并网逆变技术和上位机组态监控技术

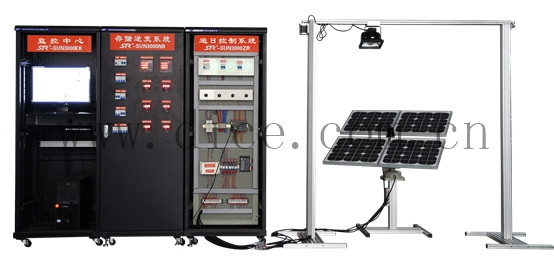

设备由追日装置、追日控制柜、能量转换存储与逆变控制柜、负载与监控控制柜四个部分组成,各功能部分通过通讯电缆和连接电缆进行连接,形成一套集演示、设计、安装、调试于一体的太阳能光伏发电工厂模拟设备。




二、技术参数:

1、追日装置

1) 追日装置采用铝型材框架

2) 由步进电机带动同步带使光源可以以不同的速度在支架上来回运动

3) 高精度进口步进电机配套128细分步进电器驱动器

4) 太阳能电池规格:20W/18.7V*4

5) 模拟光源功率:500W

6) 追日方式:双轴,俯仰±60°,旋转360°

7) 追日精度:< ±0.3°

8) 追日传感器:精度0.1°,采用PE滤光材料

9) 太阳辐射照度计

2、追日控制柜

1) 采用19in标准网络机柜

2) 采用通用可编程控制器作为主控模块

3) 可编程控制器直接通过RS-232接口与编程电脑连接,无需外接通讯模块

4) 可编程控制器具备RS-485通讯总线接口

5) 配套128级工业步进电机驱动器

6) AC220V-AC24V隔离电压源

3、能量转换存储与逆变控制柜

1) 采用标准电力开关柜

2) 采用0~1KΩ/50W模拟负载

3) 采用0-32V可调稳压电源

4) 采用一体化太阳能充电控制器,采用图形化液晶显示器显示电池电压、电池电量、充电电流、负载电流、充电电压、充电电量、机内温度、电池温度以及系统时间等参数

5) 充电控制器容量:40A,12V/24V自动选择

6) 铅酸免维护12V17AH,4节

7) 分体式24V,300W 纯正弦波逆变器;

8) 采用2个分级式变压器

9) 采用0.5级液晶显示多功能表精度,免电流互感器

10) 采用0.5级分流器

11) 采用0.5级数显直流电流表

12) 采用0.5级数显直流电压表

13) 仪表均采用RS485总线

14) 采用标准MOD-BUS通信协议

15) 200W并网逆变器

4、负载与监控控制

1) 采用19in标准机柜

2) 5W LED球泡灯

3) AC220/20W 风扇

4) 采用8合1 RJ45转RS232 接口转换器

5) 采用有源式RS232转RS485转换器

6) 配套正版三维力控64点工控组态软件,硬件加密狗。

7) 预装光伏发电系统监控软件

8) 配备酷睿双核2.4G CPU,250G,2M内存控制主机

    9)19in宽频液晶显示器配备键盘和鼠标放置台。



三、实验内容

1、太阳能电池板I-V特性曲线测试

2、太阳能电池直接负载实训

3、太阳能电池光伏能量转换实训

4、环境对光伏转换影响实训

5、控制器工作原理实训

6、控制器充电波形测试

7、控制器的过冲保护实训

8、控制器的过放保护实训

9、控制器的两种输出模式实训

10、离网逆变器的低压保护实训

11、离网逆变器的过压保护实训

12、离网逆变器感性负载实训

13、离网逆变器阻性负载试训

15、太阳能光伏系统电器负载实训

16、光伏控制型太阳能系统发电实训

17、孤岛效应实训

18、并网型逆变器工作原理实训

19、光伏并网发电实训

20、追日控制系统的设计、安装实训

21、PLC编程实训

22、步进电器驱动实训

23、云台控制实训

24、光学传感器信号采集实训

25、上位机通信实训

26、组态软件编程实训

27、太阳光伏发电监控系统设计实训
