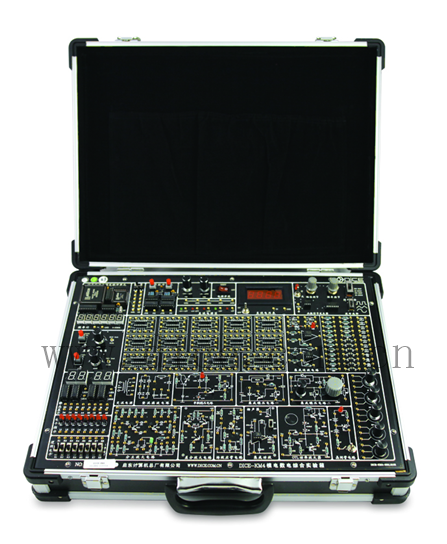

数字电路.模拟电路 电子综合实验箱 DICE-KM4



真实的数电模电综合实验箱!非市场上常见的简化版。自带函数信号发生器,数字电压表,6位高精度数字频率计!板载常用器件库,另有扩展区域,实现开放教学。



一、技术指标:

1电源:

输入: AC 220V±10%,50HZ

输出: DC:-5V~-12V, 电压连续可调, I≥0.2A

           DC:+5V~+27V,电压连续可调,DC I≥0.2A

           DC:±12V,+5V,DC I≥0.2A

           以上各路输出均有过流保护,自动恢复功能

           AC :7.5V×2;AC I≥0.15A

2可调直流信号源:双路-0.5V~+0.5V;-5V~+5V两档连续可调。

3、函数发生器

        波    形:输出方波、三角波、正弦波三种波形

         频率范围分四档,2HZ~20HZ、20HZ~200HZ、200HZ~2KHZ、2KHZ~20KHZ

     幅    值方波三角波0~20V(Vp-p) 正弦波0~10V(Vp-p)

42组单脉冲可同时输出正负两个脉冲

54路(T1T2T3T4)时序发生器及启停电路

66路固定脉冲输出1HZ10HZ1KHZ10KHZ100KHZ1MHZ

78路开关量输入8路输出显示电路

84LED数码管 (BCD码显示

9、圆孔型双列直插式IC集成电路插座1410163201

10板载5只可调电位器1K、10K、100K、470K、1M

11、板载固定电阻、电容、二极管、稳压管、扬声器,供学生认识和选用。

12、模拟元件扩展区学生可根据实际需要接插所需器件(最多7只)。

13、模拟电路实验区由单管、双管、差动放大器、集成运放及整流、滤波、稳压等电路组成。

14、实验区插针座采用镀金中型孔,不氧化,美观漂亮,实用性强,实验导线插头采用金工艺制作,插拔更方便,接触更可靠,使用寿命更长

15、六位高精度数字频率计 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)

16板载3位半数字电压表0~220V

二、实验内容:

数字部分实验内容:

基本实验部分:

实验一     门电路逻辑功能及测试

实验二     译码器和数据选择器

实验三     运算电路(半加器、全加器及逻辑运算)

实验四     触发器 R-SJ-K

实验五     计数器电路测试及研究

实验六     波形产生及单稳态触发器

实验七     集成计数器及寄存器

实验八     555 时基电路

实验九     三态输出触发器及锁存器

选做实验部分:

实验十      COMS 门电路测试

实验十一    TS门,OC门的功能测试及应用

实验十二    TTL 不同系列芯片性能和参数的测定

实验十三    门电路的驱动能力测试

实验十四    逻辑笔实验与分析

实验十五    TTL CMOS相互连接实验

实验十六    MSI 加发器

实验十七    竞争冒险

实验十八    触发器应用

实验十九    寄存器及其应用

实验二十    计数器MSI 芯片的应用

实验二十一  时序电路应用

实验二十二  顺序脉冲和脉冲分配器电路

实验二十三  施密特触发器及其应用

实验二十四  单稳态触发器及其应用

实验二十五  多路模拟开关及其应用

实验二十六  数字定时器

实验二十七  电压变换器

实验二十八  四路优先判决电路

模拟部分实验内容:

实验一     单级放大电路

实验二     两级放大电路

实验三     负反馈放大电路

实验四     射极跟随器

实验五     差动放大电路

实验六     比例求和运算电路

实验七     积分与微分电路

实验八     波形发生电路

实验九     有源滤波器

实验十     电压比较器

实验十一   IC电路RC正弦波振荡器

实验十二   集成功率放大器

实验十三   整流滤波与并联稳压电路

实验十四   串联稳压电路

实验十五   集成稳压器

实验十六   RC正弦波振荡器

实验十七   LC振荡器及选频放大器

实验十八   电流/电压转换电路

实验十九   电压/频率转换电路

实验二十   互补对称功率放大器

实验二十一 波形变换电路

实验二十二 扬效应管实验(新增)

实验二十三 可控硅实验电路(新增)
