产品介绍：

本装置是我企业根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品。该装置适合大学、高职、高专的“电路分析”、“电工基础”、“电工学”、“模拟电子技术”、“数字电子技术”、“电机控制”、“继电接触控制”、等课程的实训大纲要求，也适用于中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、技术性能

1．输入电源：市电220V±10％    50Hz

2．工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)海拔<4000m

3．装机容量：<1.5kVA

4．外形尺寸：长宽高（上部:1230*260*645 实验桌:1400*700*750）

5、整个结构采用积木挂箱式、方便学生灵活组合扩展设计、也利于维护

二、实训装置的基本配置及功能

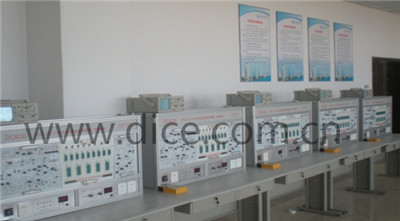

本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。

(一)电源、仪表控制屏

控制屏为全铝合金框架结构，美观大气，为实训挂箱提供交流电源、直流稳压电源、各种测试仪表及实训器件等，具体功能如下：

1.  直流电源

(1)四路固定直流电源：±12V、±5V，每路均具有短路、过流保护和自动恢复功能。带电源指示灯。

(2) 提供两路0.0～30V/0.5A可调稳压电源，设有三位半数显指示。将两路0～30V电源通过适当的连接，可得到输出为0～±30V连续可调或0～60V连续可调的电源。电源具有截止型短路软保护和自动恢复功能，

2.  交流电源

(1)控制屏需设有AC220V交流电源接口，可为外配仪器设备提供工作电源。

(2)提供低压交流电源：0V、7.5V、7.5V抽头各一路及中心抽头15V两路。

3.  测试仪表

(1)一组直流0-200V三位半数显电压表（带开关控制）。

4. 电源控制

电源输出设有220V漏电保护与短路保护。

5. 信号源

内置低频函数信号发生器：

       波形：正弦波、方波

       频率范围：100HZ~10KHZ

       幅值：方波 （固定10V）

 正弦波（ 峰--峰值：0~10V）

 两路手动脉冲、时序脉冲、固定脉冲及数字频率计（测量范围：0-10M）。

(二)实训组件挂箱与实训项目

1．模拟电路实验资源

提供比例运算电路、加法运算电路、减法运算电路、积分运算电路、微分运算电路和运算放大器的调零、整流滤波电路、集成稳压电路、RC串并联选频网络振荡器电路、CMRR、Uos、Ios、Aud测试电路、可控硅触发调压单元、三角波、方波发生器、集成函数发生器、RC桥式正弦波振荡器、基本放大电路、场效应管电路、差分电路、双T网络RC正弦波振荡器、压控振荡器实验电路，稳压管以及各种电容、电位器、电阻实训项目的电路元件，此电路中的部分元件线路已经连好，另外部分元件可以在本实训中用，也可以作为单独元器件用。

提供模拟运算电路、有源滤波器电路、射极单管放大电路、方波发生器电路、低频功率放大器电路、LC振荡及选频放大器电路、OTL功率放大器电路，每个电路都提供不同的参数，学生可以根据实训原理图连接电路，也可以自己设计电路。

2．数字电路实验资源

提供高可靠锁紧式集成电路插座(20P共9只)，高可靠锁紧式集成电路插座(40P共5只)，16位LED指示灯，16位开关电平输出，6位LED数码管显示（BCD码），2位LED数码管显示（八段全部引出）

提供直流电压源、信号发生器、手动单脉冲（两路）、时序脉冲、固定脉冲、数字频率计、8421拨码开关（4路）、可调电位器（1M、500K、100K、47K、10K、1K）。

三、实训桌

实训桌上部为铝合金框架结构，控制屏为铝面板腐蚀。下部为铁质双层亚光密纹喷塑结构，桌面为防火高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。

四、实训项目

模拟电路基本技能实训

1．晶体管共射极单管放大器

2．场效应管放大器

3．负反馈放大器

4．射极跟随器

5．差动放大器

6．集成运算放大器指标测试

7．集成运算放大器的基本应用(I) 　  　　　　　　　　　

8．集成运算放大器的基本应用（Ⅱ）

9．集成运算放大器的基本应用（Ⅲ）

10．集成运算放大器的基本应用（Ⅳ）

11．RC正弦波振荡器

12．LC正弦波振荡器

13．函数信号发生器的组装与调试

14．压控振荡器

15．低频功率放大器（Ⅰ）

16．低频功率放大器（Ⅱ）

17．直流稳压电源

18．晶闸管可控整流电路

19．综 合 实 验

数字电路基本技能实训（推荐实验）

1．TTL集成逻辑门的参数测试与使用

2．CMOS集成逻辑门的测试

3．门电路的逻辑功能实验

4．常用组合逻辑功能器件的测试

5．半加器、全加器及逻辑运算实验

6、七人表决电路及血型检测电路

7、RS触发器的功能测试

8、JK、D触发器逻辑功能及主要参数测试

9、三态输出出发器及锁存器

10、异步二进制计数器实验

11、同步二进制计数器实验

12、移位寄存器的功能测试

13、计数、译码、显示电路实验

14、555集成电路及应用

15、波形产生及单稳态触发器

16、序列检测器的设计

17、D/A数模转换器

18、A/D模数转换器

19、可人工干预的交通灯控制器

20、数字电子钟设计

21、数字频率计

22、汽车尾灯控制实验
