DICE-DD-C5电工电子综合实验实训技术装置

产品介绍：

本装置是我企业根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品。该装置适合大学、高职、高专的“电路分析”、“电工基础”、“电工学”、“模拟电子技术”、“数字电子技术”、“电机控制”、“继电接触控制”、等课程的实训大纲要求，也适用于中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、技术性能

1．输入电源：三相四线380V±10％  50Hz

2．工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)海拔<4000m

3．装机容量：<1.5kVA

4．外形尺寸：长宽高（上部:1230*260*645 实验桌:1400*700*750）

5、整个结构采用积木挂箱式、方便学生灵活组合扩展设计、也利于维护

二、实训装置的基本配置及功能

本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。

(一)电源、仪表控制屏

控制屏为全铝合金框架结构，美观大气，为实训挂箱提供交流电源、直流稳压电源、各种测试仪表及实训器件等，具体功能如下：

1．控制及交流部分

（1）提供三相固定380V交流电源，每相均有指示灯指示。设有启动，停止，急停按钮。带漏电保护与钥匙开关。

2．仪表部分

单相多功能功率因素表。

3．直流电源部分

（1）提供一路DC：0.0～30V／0．5A可调稳压电源。

（2）提供一路DC：-0.0～-30V／0．5A可调稳压电源。

（3）提供四路固定直流电源输出：±12V、±5V。

（4）提供一路0～10 mA连续可调恒流源，并带表头指示

4．交流电源部分

提供两路7.5V交流电压。

5．提供一只单相电源插座面板，可提供给外部仪器（如示波器等）接插电源

6．安全保护

实训台设有钥匙开关控制总电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有漏电保护与短路保护。

(二)实训组件挂箱与实训项目

电工部分

1.电路分析挂箱

VCCS受控源电路、CCVS受控源电路、回转器电路、负阻抗变换器电路、戴维南定理验证电路、双口定理验证电路、叠加定理验证电路、串联谐振电路、一阶二阶动态电路、选频电路。还提供多种分类器件如电阻、电阻、二极管，和可调电位器（1K、5K、10K、20K、50K种规格），学生可根据需要搭建自己的电路。

挂箱还提供低频函数信号发生器：

波形：正弦波、方波

频率范围：100HZ~10KHZ

幅值：方波 （固定10V）

正弦波（ 峰--峰值：0~10V）

指针式电压表：1只0～30V，1只0～5V

指针式电流表： 1只0~1mA，1只0~20mA可同时满足多个测试点电压、电流的动态监测。

提供经典实验电路以及实验用的电阻等器件

2.三相电路实训挂箱（配单相多功能功率因素表）

提供三组灯泡各三个，提供高压电容三组，每组各三个。0～450V指针式交流电压表，0～3A指针式交流电流表，0～500mA指针式交流电流表完成三相电路相关实验。

3.继电器实训挂箱

提供交流接触器(线圈电压为 380V)三只，时间继电器一只、热继电器一只，按钮三只(黄、绿、红各一只)。行程开关2只。

4.三相鼠笼电机(Y-Δ380V)

5.实训连接线

据不同实训项目的特点，配备不同规格的实训连接线，强电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜制件外套铍青铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。

6.安全接线头单相电表

采用安全接线电表，有机玻璃外壳。

7.互感器实验套件

支架上有铁棒与铝棒，可方便地实现互感器实验。

电子部分

1．DZ-M01模拟电路实验挂箱

提供比例运算电路、加法运算电路、减法运算电路、积分运算电路、微分运算电路和运算放大器的调零、整流滤波电路、集成稳压电路、RC串并联选频网络振荡器电路、CMRR、Uos、Ios、Aud测试电路、可控硅触发调压单元、三角波、方波发生器、集成函数发生器、RC桥式正弦波振荡器、基本放大电路、场效应管电路、差分电路、双T网络RC正弦波振荡器、压控振荡器实验电路，稳压管以及各种电容、电位器、电阻实训项目的电路元件，此电路中的部分元件线路已经连好，另外部分元件可以在本实训中用，也可以作为单独元器件用。

2．DZ-M02模拟电路实训挂箱

提供模拟运算电路、有源滤波器电路、射极单管放大电路、方波发生器电路、低频功率放大器电路、LC振荡及选频放大器电路、OTL功率放大器电路，每个电路都提供不同的参数，学生可以根据实训原理图连接电路，也可以自己设计电路。

3．DZ-D01数字电路实验挂箱

提供高可靠锁紧式集成电路插座(20P共9只)，高可靠锁紧式集成电路插座(40P共5只)，16位LED指示灯，16位开关电平输出，6位LED数码管显示（BCD码），2位LED数码管显示（八段全部引出）

4．DZ-D02数字电路实训挂箱

提供直流电压源、信号发生器、手动单脉冲（两路）、时序脉冲、固定脉冲、数字频率计、8421拨码开关（4路）、可调电位器（1M、500K、100K、47K、10K、1K）。

单片机部分

（1）硬件模块(标配)：

三、实训桌

实训桌上部为铝合金框架结构，控制屏为铝面板腐蚀。下部为铁质双层亚光密纹喷塑结构，桌面为防火高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。

四、电工实验实训项目

1．基本电工仪表的使用及测量误差的计算

2．减小仪表测量误差的方法

3．电路元件伏安特性的测绘

4．电位、电压的测定及电路电位图的绘制

5．基尔霍夫定律的验证

6．叠加原理的验证

7．电压源与电流源的等效变换

8．戴维南定理和诺顿定理的验证

9．最大功率传输条件的测定

10．受控源VCVS、VCCS、CCVS、CCCS的实验研究

11．典型电信号的观察与测量

12．RC一阶电路的响应测试

13．二阶动态电路响应的研究

14．R、L、C元件阻抗特性的测定

15．用三表法测量交流电路等效参数

16．正弦稳态交流电路相量的研究

17．RC选频网络特性测试

18．R、L、C串联揩振电路的研究

19．双口网络测试

20．负阻抗变换器

21．回转器

22．互感电路测试

23．单相铁心变压器特性的测试

24．三相交流电路电压、电流的测量

25．三相电路功率的测量

26．单相电度表的校验

27．功率因数及相序的测量

28．三相鼠笼式异步电动机

29．三相鼠笼式异步电动机点动和自锁控制

30．三相鼠笼式异步电动机正反转控制

31．三相鼠笼式异步电动机Y－△降压起动控制

32．三相鼠笼式异步电动机的能耗制动控制

33．工作台往返自动控制

34．三相异步电动机顺序控制

电子实验实训项目

模拟电路基本技能实训

1．晶体管共射极单管放大器

2．场效应管放大器

3．负反馈放大器

4．射极跟随器

5．差动放大器

6．集成运算放大器指标测试

7．集成运算放大器的基本应用(I)- 模拟运算电路

8．集成运算放大器的基本应用（Ⅱ）-有源滤波器　  　　　　　　　

9．集成运算放大器的基本应用（Ⅲ）-电压比较器

10．集成运算放大器的基本应用（Ⅳ）-波形发生器

11．RC正弦波振荡器

12．LC正弦波振荡器

13．函数信号发生器的组装与调试

14．压控振荡器

15．低频功率放大器（Ⅰ）-OTL 功率放大器

16．低频功率放大器（Ⅱ）-集成功率放大器

17．直流稳压电源-串联型晶体管稳压电源/集成稳压器

18．晶闸管可控整流电路

19．综合实验

数字电路基本技能实训（推荐实验）

1．TTL集成逻辑门的参数测试与使用

2．CMOS集成逻辑门的测试

3．门电路的逻辑功能实验

4．常用组合逻辑功能器件的测试

5．半加器、全加器及逻辑运算实验

6、七人表决电路及血型检测电路

7、RS触发器的功能测试

8、JK、D触发器逻辑功能及主要参数测试

9、三态输出出发器及锁存器

10、异步二进制计数器实验

11、同步二进制计数器实验

12、移位寄存器的功能测试

13、计数、译码、显示电路实验

14、555集成电路及应用

15、波形产生及单稳态触发器

16、序列检测器的设计

17、D/A数模转换器

18、A/D模数转换器

19、可人工干预的交通灯控制器

20、数字电子钟设计

21、数字频率计

22、汽车尾灯控制实验

电工精品课程小区供水实训系统(选配)

小区生活供水系统过程控制系统组成

（一）对象部分

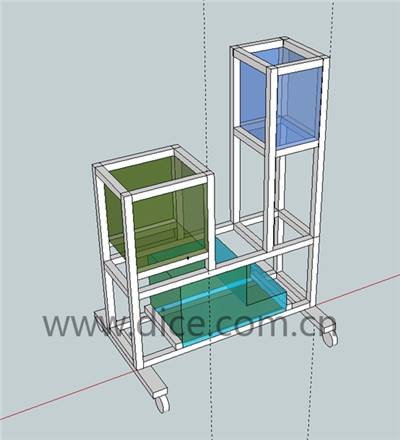

三个水箱、两个三相水泵、4组水位传感器、3组手阀、两组止回阀等组成，全部采用铝合金框架．

（二）接口电路部分

所有水位传感器（水位传感器传感器信号经过继电器板转接）和三相水泵端口全部引出，对用用户开放，可直接接入电气控制回路进行控制．

（三） 电器控制柜

使用标准三相电路器件，与实际小区控制柜结合更加紧密，一致。
