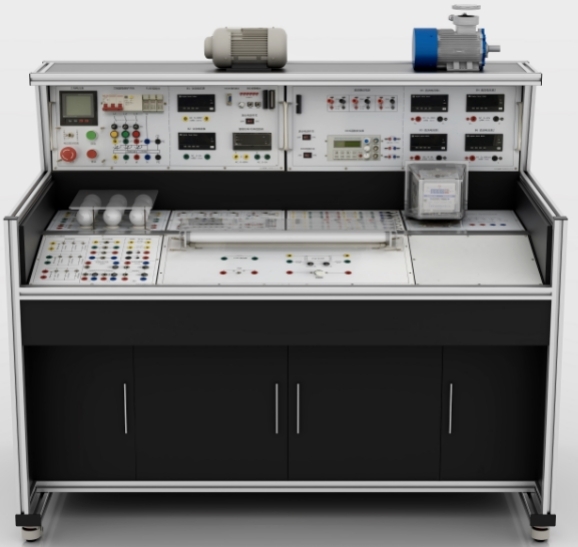

DICE-QLDLDZ电力电子技术实训台
图片供参考，不同配置外观有差异

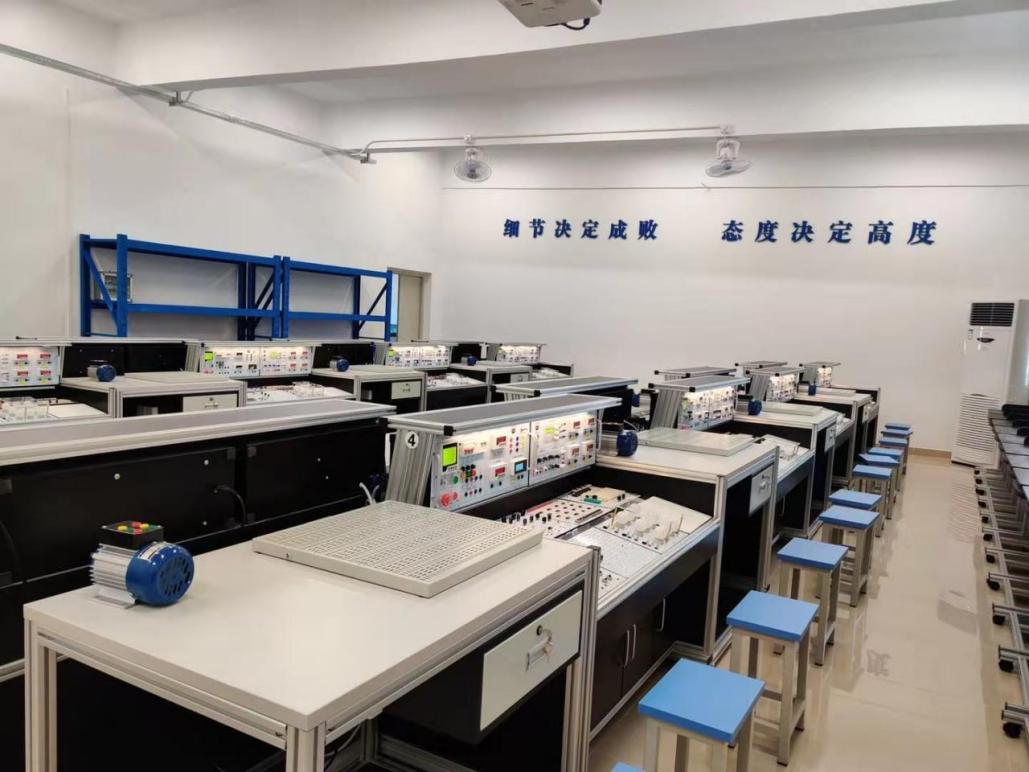

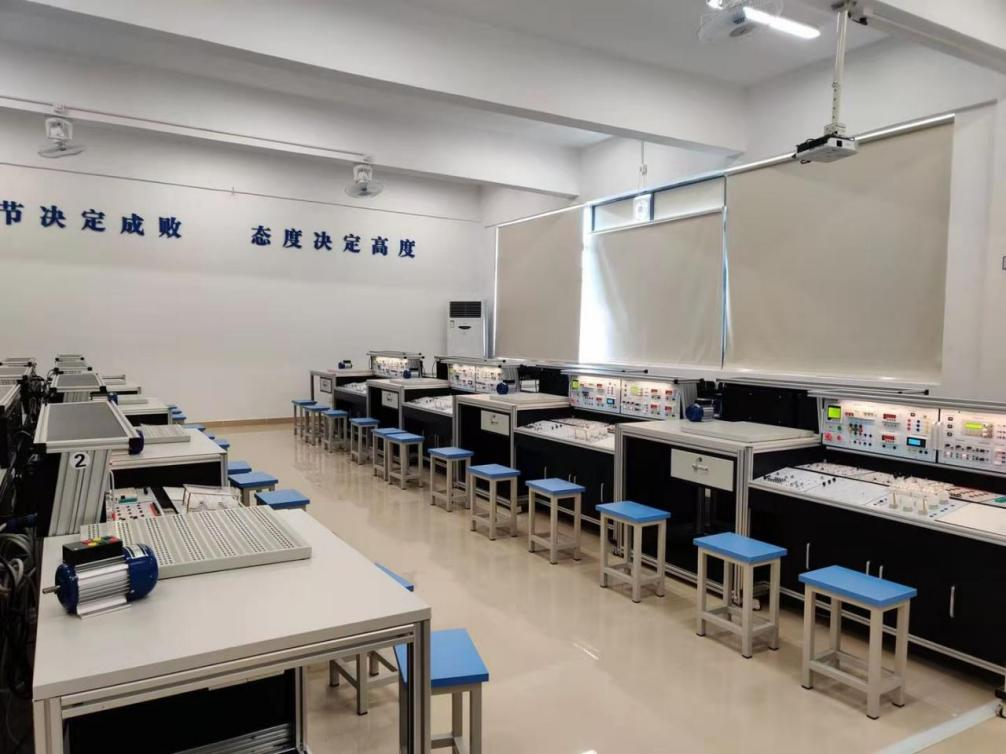

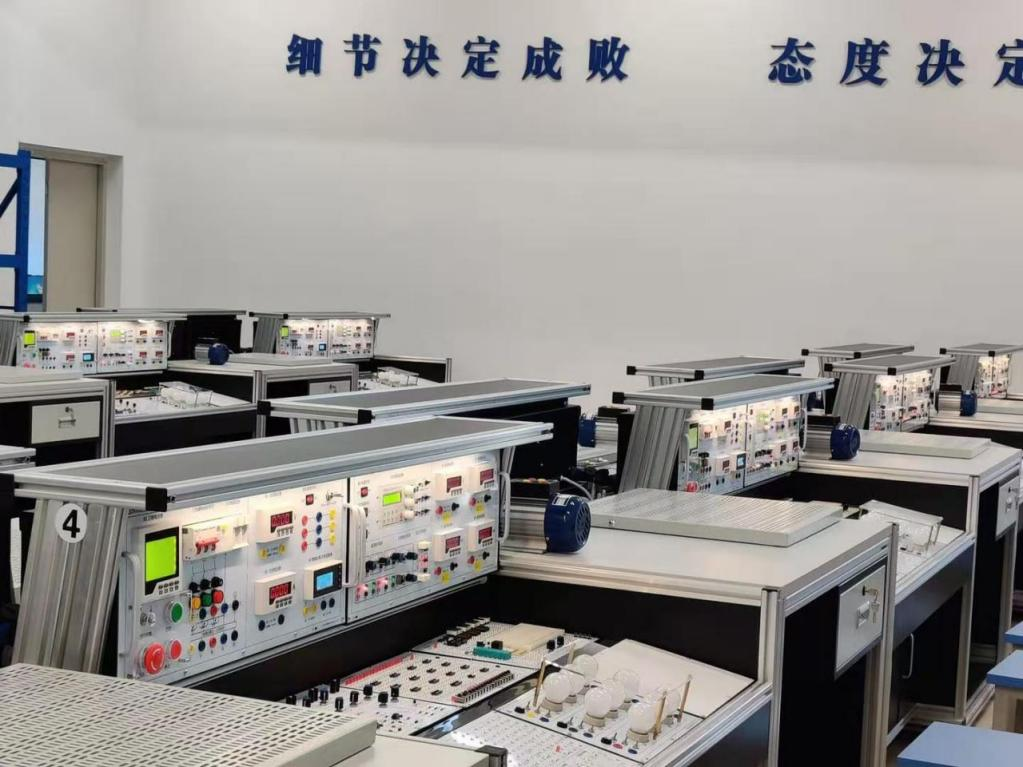

相关项目图片展示:
一、设备整体设计

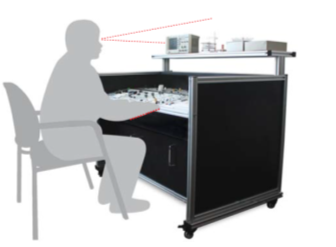

（1）人体工学，美观而舒适
传统的立式实验桌，多采用立式屏结构。这种结构使得学生操作大部分实验时需要站立，易于疲劳，视角向前不利于思考。同时由于立屏的高度较高，学生上实验课时视线受遮挡，不便于老师讲解。潜龙采用模块平放结构，使得视线趋于自然向下，如同平时读书写字。靠近用户侧又略带倾斜，使得操作时更加方便。同时抬头时视线使得毫无遮挡。可以方便地听讲，老师亦可观察实验情况。
（2）注重细节，一见倾心的质感
潜龙采用30*30mm和30*60mm两种规格欧标工业铝型材，银白色，表面需采用电泳工艺处理，表面平滑，光泽度高，抗氧化。铝材壁厚2.2mm，重量0.89kg/m，并进行了定制家具级的封边工艺。黑色的木纹与银色的经典组合，让您一见倾心。从桌子的高度，到每个模块背后的处理，甚至各个孔的位置，潜龙都进行了精心的考虑。细致考虑只为了能使更加美观，方便，耐用。
（3）实训桌配置静音可调节高度万向脚轮
1、采用加厚耐磨静音尼龙轮,单轮承重不低于50KG；
2、加厚烤漆整体支架，加厚高强度碳钢底板厚度3mm，美观结实；
3、伸缩自如，调高调低一转即可，升高范围不低于±10mm；
4、防滑支撑底座，选用防护材料，耐磨稳定性好。

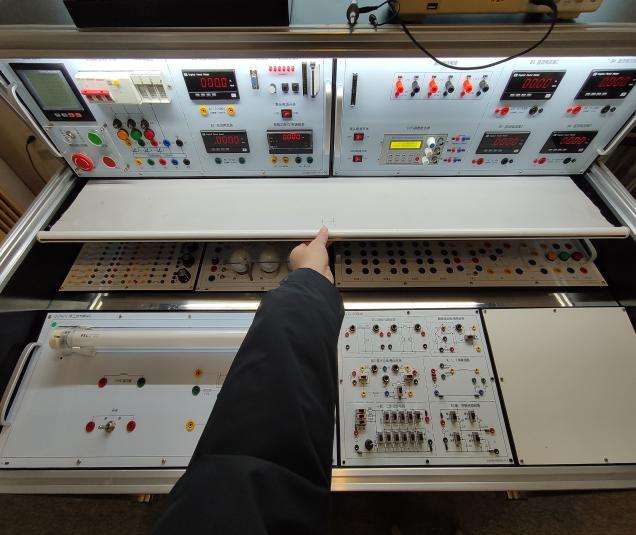

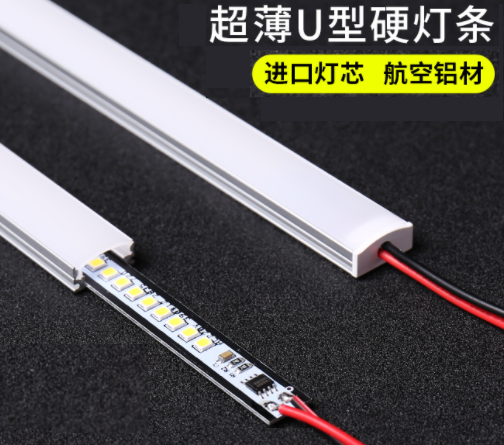

（4）内置式抽拉防尘布、 一体式LED照明灯条
1、采用具有自动伸缩功能的防尘罩，防尘罩需和实验桌契合配套内置。防尘布采用灰白色环保涤纶面料，具体防水、防油、防氧化、阻燃抗高温特性。防尘布自动收缩后，隐藏入实验桌内。防尘照明系统同时具有照明功能，能对实验模块进行照明，方便实验以及书写。照明采用光照度500Lux，色温3700K，频闪要求3125Hz，以便保护学生视力，长时间使用不疲劳。

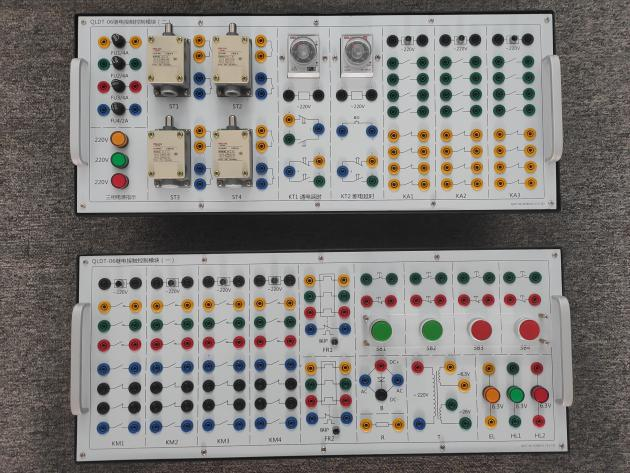

（5）模块化设计，易于管理，维护方便
1、实训台模块，包含控制屏电源模块采用标准化、模块化、积木化设计，实验模块都设计成规格为25*30mm或25*60mm大小的独立模块。模块面板厚度不少于2mm，用白底黑字清晰的标出器件符号及规格，模块面板上方偏左位置标明模块序号和名称。
2、单独故障不会导致整个系统的破坏。如有损坏，仅需替换相应模块即可，方便又省心，维护方便。如果后续用户想增配和升级设备，也非常方便，只需要增配相关模块即可，不需更换整套设备，为用户节省了不少资金投入。

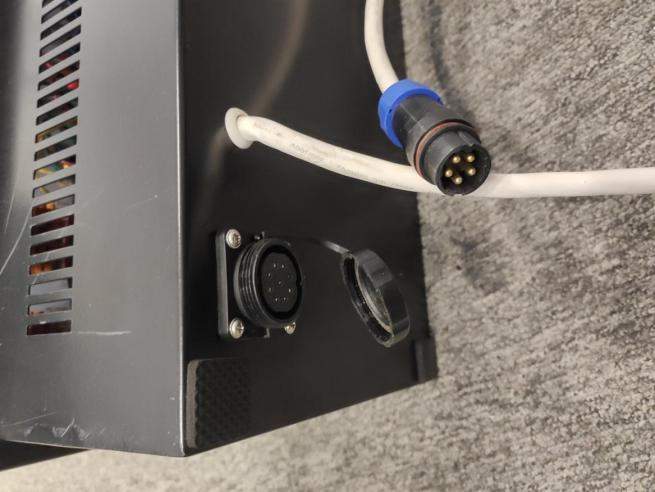

（6）高规格安全保护，采用各种规格、高性能航空插头

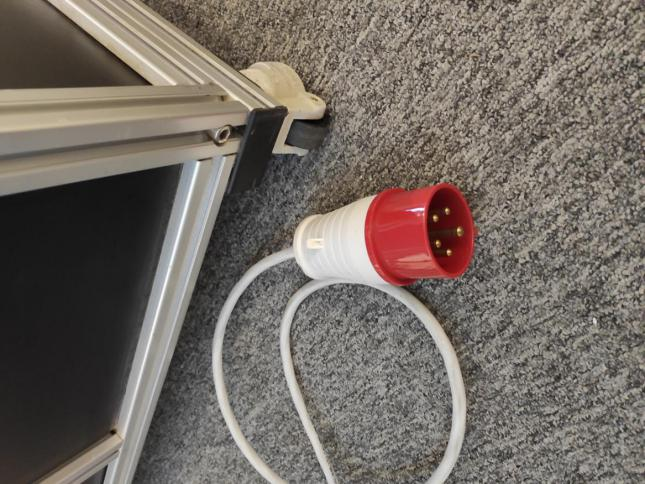

1、电源接口采用5芯航空插头，采用高强度阻燃工程塑料,IP44防护等级，具有防水、防漏电、防燃烧功能，对实验设备和实验人员进行全方位保护。
2、具有进线和输出漏电保护、具有进线和输出过载保护功能。安装急停按钮。
3、两块控制屏电源模块也是采用模块化设计，采用航空插头与实训桌连接，解决了实训台控制屏及电源模块维护、维修难的问题。
4、采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良.
二、技术性能参数:
1.输入电源：三相四线(或三相五线)380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.外形尺寸： 1275*720*1280mm(长*宽*高)
4. 装置容量：＜1kVA
三、详细配置参数：
序号 | 名称 | 参数 |
1 | 实训桌
| 一、实训桌参数： 1. 实训桌采用一体化实训桌； 2. 实训桌采用符合人体工学的平斜面设计。所有模块平斜放于桌面固定槽内，无需任何卡口装置，实验视线同读书一样，自然往下，利于思考。同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。 3. 材料采用30*30mm和30*60mm两种规格欧标工业铝型材，银白色，表面需采用电泳工艺处理，表面平滑，光泽度高，抗氧化。铝材壁厚2.2mm，重量0.89kg/m，并进行了定制家具级的封边工艺。 4. 实训桌配置3个储物柜，使用优质铰链，具有阻尼自闭式功能，银色磨沙铝合金门把手 。 5. 带4个可锁式静音万向脚轮便于移动，采用加厚耐磨静音尼龙轮,单轮承重50KG，每个脚轮旁安装可调节高度的承重垫脚，升高范围±10mm。 6. 实验桌后部安装3组220V面板插座，内部模块仓壁安装3组220V插座面，方便仪器和实验模块供电。 7. 实训桌背后有提供有检修门，可方便后期维护维修。 8. 带有仪器和电机专用承重托架，充分利用空间，要求结构稳定，电机运行时，整体平稳，托架承重100公斤以上。 9. 提供专用阅读和写字的书写托板，供阅读实验手册和记录实验数据。 10. 内置灯光系统，可以辅助照明，照明采用光照度500Lux，色温3700K，频闪要求3125Hz，以便保护学生视力，长时间使用不疲劳。 11. 实训桌安装内置隐藏式抽拉防尘罩，可手动拉出，可自动缩回隐藏，方便实用。 12. 实训台模块，包含控制屏电源模块采用标准化、模块化、积木化设计。模块面板厚度不少于2mm，模块面板上标明模块序号和名称。 |
2 | 电源控 制屏 | 1、电源控制屏 (1)交流电源(带有过流保护措施) 提供交流电源：三相交流电源(线电压220V/1.5A) (2)高压直流电源 直流电源：输出220V/0.5A，具有输出短路保护。 (3)数字式仪表 ①指针式仪表：通过切换开关可分别指示三相电网电压和三相变压器输出电压。 ②真有效值交流数字电压表一只：测量范围0～500V，四位数字显示，自动切换量程。 ③真有效值交流数字电流表一只：测量范围0～5A，四位数字显示，自动切换量程。 ④直流数字电压表1只：测量范围0～500V，三位半数字显示。 ⑤直流数字电流表1只：测量范围0～5A，三位半数字显示，具有短路保护功能。 (4)三相可调电阻(90Ω×2/1.3A一个、900Ω×2/0.41A两个) 。 (5)平波电抗器：提供100mH、200mH、700mH电感，在1A下保持线性。 (6)给定：±15V可调电压输出，带数显指示输出电压。 (7)单相调压：提供了一只0～250V/0.5kVA单相交流自耦调压器，为相应的实验提供可调交流电源，并带短路保护功能。 (8)三相整流滤波电路：可对单相及三相交流电源进行整流和滤波，具有输出短路保护。 (9)变压器：提供三相芯式变压器一个(该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V)，用于三相桥式、单相桥式有源逆变电路实验。 （10）控制屏正面大凹槽底部设3芯插座， 挂件的供电由这些插座提供。 (11)人身安全保护体系 ①三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使主电路输出与电网隔离(浮地设计)，对人身安全起到一定的保护作用。 ②电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。 ③实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。 |
3 | 三相可控整流电路模块 | 提供6只5A/1000V的晶闸管，每只晶闸管均设有RC吸收和保险丝保护装置，晶闸管可通过外加触发信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验。 三相触发电路由KC04、KC41、KC42、4066等集成电路组成，可通过钮子开关选择双窄脉冲或宽脉冲，同时提供六路触发脉冲功放电路等。 |
4 | 晶闸管触发电路模块 | 提供单结晶体管触发电路实验、单相交流调压触发电路，锯齿波同步移相触发电路实验，正弦波触发电路及TCA785集成触发电路。 |
5 | 功率器件驱动与保护电路模块 | 主要是为完成新器件特性实验提供电源、驱动电路及PWM波形发生器。 (1)电源：为驱动电路提供电源，包括±5V、±15V和+20V直流电源。 (2)驱动电路：包括MOSFET和IGBT的驱动电路。其中IGBT的驱动电路采用专用芯片EXB841，其它的由运放、门电路及分立元件组成。 (3)PWM波形发生器：以SG3525为核心的PWM波形发生器主要是为新器件驱动电路提供PWM驱动波形，可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比。频率范围分为2档，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4kHz～10kHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz～1kHz；占空比在各频率点上均能从0%调至100%。
|
6 | 单相交直交变频原理模块 | 根据普通高等教育"九五"教材王兆安，黄俊主编的《电力电子技术》（第五版）的内容进行开发。用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用，能完成如下实验项目： |
7 | 双闭环H桥DC/DC变换直流调速系统模块 | 通过对四个桥臂上IGBT管的触发控制，来实现对可逆直流他励电机进行调速的目的，主要由三大部分组成，即主回路部分、控制电路部分和调节部分。主回路由直流电源、四种IGBT管组成；控制回路部分由专用芯片产生PWM脉冲波，PWM波脉冲发生器产生的四路控制脉冲，分别驱动四个桥臂的IGBT管；调节部分由两个PI调节器组成，并通过速度环、电流环构成的反馈回路使电机的转速稳定运行在给定的转速下。本实验箱可完成的实验项目有：（1）、全桥DC/DC变换电路实验（2）、双闭环可逆直流脉宽调速实验。 |
8 | 直流斩波实验模块 | 根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第五版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。 |
9 | 固定电机导轨、测速系统及智能数显转速表模块 | 固定电机导轨、测速系统及智能数显转速表 |
10 | 直流发电机 | （DC220V，240W） |
11 | 直流并励电动机 | （DC220V，185W） |
12 | 实验连接线 | 根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能)，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。 |
四、本装置能开设的实验项目（以上配置）
（1）晶闸管触发电路实验
1)单结晶体管触发电路
2)正弦波同步移相触发电路实验
3)锯齿波同步移相触发电路实验
4)单相集成锯齿波触发电路实验(由TCA785组成)
5)三相集成锯齿波触发电路实验(由KC04等组成)
（2）晶闸管线路实验
1)单相半波可控整流电路实验
2)单相桥式半控整流电路实验
3)单相桥式全控整流及有源逆变电路实验
4)三相半波可控整流电路实验
5)三相桥式半控整流电路实验
6)三相半波有源逆变电路实验
7)三相桥式全控整流及有源逆变电路实验
8)单相交流调压电路实验
9)单相交流调功电路实验
10)三相交流调压电路实验
（3）功率器件特性及驱动保护实验
1）功率场效应管（MOSFET）特性实验
2）功率晶体管（GTR ）特性实验
3）绝缘双极性晶体管（IGBT）特性实验
4）功率场效应管（MOSFET）驱动与保护电路实验
5）功率晶体管（GTR）驱动与保护电路实验
6）绝缘双极性晶体管（IGBT）驱动与保护电路实验
（4）典型电力电子器件线路实验
1)单相正弦波脉宽调制(SPWM)逆变电路实验(IGBT)
2)全桥DC/DC变换电路实验(IGBT)
3)直流斩波电路的性能研究(降压斩波电路、升压斩波电路、升降压斩波电路、Cuｋ斩波电路、Sepic斩波电路、Zeta斩波电路) (IGBT)
（5）直流电机控制实验
1）直流电机的开环调速系统（三相全控桥SCR）
2）直流电机的双闭环可逆脉宽调速系统（PWM）
3）直流电机的双闭环可逆脉宽调速系统（IGBT）
五、实验测量仪表组件及模块明细表：
序号 | 名 称 | 数量 | 备注 |
1 | 电源控制屏 | 1套 | |
2 | 晶闸管触发电路 | 1件 | |
3 | 三相可控整流电路 | 1件 | |
4 | 直流斩波实验 | 1件 | |
5 | 功率器件驱动与保护电路 | 1件 | |
6 | 单相交直交变频原理 | 1件 | |
7 | 双闭环H桥DC/DC变换直流调速系统 | 1件 | |
8 | 直流发电机（DC220V，240W） | 1件 | |
9 | 直流并励电动机 （DC220V，185W） | 1件 | |
10 | 单相电阻启动异步电动机 | 1件 | |
11 | 固定电机导轨、测速系统及数显转速表 | 1件 | |
12 | 高可靠护套结构手枪插实验连接线及配件 | 1套 |
