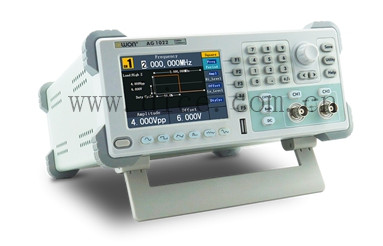

AG-2062F 双通道任意波形信号发生









性能参数

产品型号

AG2062F

通道

双通道(独立)

带宽

60MHz

实时采样率

250MSa/s

垂直分辨率

14bits

波 形

标准波形

正弦波、方波、脉冲波、锯齿波、噪声

任意波形

指数上升、指数衰减、Sin(x)/x阶梯波等45种内建波形以及用户自定义

频率特性 (频率分辨率1μHz)

正弦波

1μHz ~ 60MHz

方波

1μHz ~ 30MHz

脉冲波

1μHz ~ 10MHz

锯齿波

1μHz ~ 1MHz

噪声

25MHz (-3dB,典型值)

任意波

1μHz ~ 10MHz

幅值特性

输出幅度

1mVPP-10VPP(50Ω),1mVPP-20VPP(高阻)

幅度分辨率

1mVPP或者14bits

直流偏移范围
(AD+DC)

±5V(50Ω)、±10V(高阻)

直流偏移分辨率

1mV

输出阻抗

50Ω典型值

任意波

波形长度

2 ~ 1M点

采样率

250MSa/s

垂直分辨率

14bits

非易失存储

26个波形

调制特性

调制方式

AM、FM、PM、FSK,PWM、Sweep、Burst

调制频率

2mHz ~ 20.00 kHz(FSK 1μHz ~ 100kHz)

频率计

测量功能

频率周期、正负脉冲宽、占空比

频率范围

100mHz ~ 200MHz

频率分辨率

6位

输入/输出

显示

4寸 (480x320) 高分辨率TFT液晶显示

输入模式

硬件频率计、外部调制输入外部触发输入与输出外部参考时钟输入与输出

标准接口

USB Host, USB Device,RS232

机械规格

尺寸

235mm (长)×110mm (高)×295mm (宽)

重量

3公斤(主机

以上参数如有变化不再另行通知,请以网站更新为准。





应 用

    电子线路检测      电路功能测试       设计与制造测试       教育和技术培训



主要配件   图片仅供参考,请以实物为准



      电源线           驱动光盘        产品说明书        USB数据线          Q9线
