⊙计算机组成原理

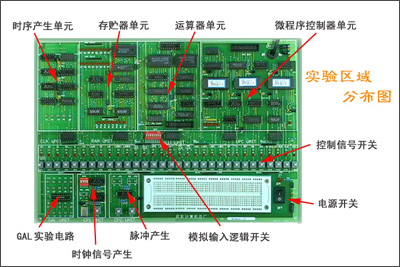

系统采用的是模块组合结构,整个系统主要由时序发生电路、存贮器电路、运算器电路、微程序控制器电路、脉冲发生电
路、模拟输入逻辑开关以及可编程器件实验电路等组成。
利用本系统提供的资源,学生可以完成存贮器读写、运算器组成、数据通路、CPU组成与指令周期实验一系列基本实验。
通过这一系列积木式的实验,可使学生对CPU内部的运算功能、控制功能、总线结构、指令系统的设计和微指令的实现以
及CPU内部的工作原理有更直观、深刻的认识。
☆控制信号引脚定义及说明
DICE一2型实验仪输入输出信号引线通过线路板己连接到插头座上。
1.S3 S2 S1 S0：由微程序控制器输出的ALU操作选择信号，以控制执行16种算术操作或16种逻辑操作中的一种操作。
2.M：微程序控制器输出的ALU操作方法选择信号端。M＝0执行算术操作；M=1执行逻辑操作。
3./Cn：微程序控制器输出的进位标志信号。/Cn＝0表示ALU运算时最低位加进位1，/Cn＝1，则表示无进位。
4.LDAR：微程序控制器的输入信号，将程序计数器的内容打入到地址寄存器AR中，产生RAM的地址。
5.CE：微程序控制器输出的RAM片选信号，CE＝0时RAM6116被选中。
6.WE：微程序控制器输出的RAM读写控制信号。当CE＝0时，如WE＝0为存贮器读；如WE＝l为存贮器写。
7.LDDRl：微程序控制器输出信号，控制把总线上的数据打入运算暂存器DRl。
8.LDDR2：微程序控制器输出信号，控制把总线上的数据打入运算暂存器DR2。
9.SW→BUS：微程序控制器输出信号，控制八位数据开关SW7～SW0的开关量是否送到总线，低电平有效。
l0.ALU→BUS：微程序控制器输出信号，控制运算器的运算结果是否送到总线BUS，低电平有效。
11.LDPC：程序计数器PC计数控制信号，LDPC＝l时，在时序信号上升沿到来时，程序计数器PC地址加1。
12.LOAD：微程序控制器的输出信号。LOAD＝0时，PC程序计数器处于并行置数状态，LOAD＝l时，PC处于计数状态。
13.UP：微程序控制器的微地址寄存器输出控制信号，UP＝0，微地址信号输出。
14.PC→BUS：微程序控制器输出信号，控制程序计数器的内容是否送到总线BUS，低电平有效。
15.R0→BUS 控制发送数据信号，将寄存器R0的数据发送到总线上，低电平有效。
16.R1→BUS 控制发送数据信号，将寄存器的R1数据发送到总线上，低电平有效。
17.Ｒ2→BUS控制发送数据信号，将寄存器R2的数据发送到总线上，低电平有效。
18.LDIR：微程序控制器输出信号，控制把总线上的数据(指令)输入到指令寄存器IR中。
19.LDR0：微程序控制器的输出信号。控制把总线上的数据打入寄存器R0。
20.LDR1 控制接收数据信号，将总线上的数据打入到寄存器Rl。
21.LDR2控制接收数据信号，将总线上的数据打入到寄存器R2。
22.TJ、DP：时序发生器的停机单步控制信号端。当TJ、DP均为低电平时，按一次P0按键，产生连续时序信号Tl、T2、T3、
T4。当DP、TJ，DP中某一或二个均为高电平时，时序发生器处于单拍状态，按一次P0，产生一拍(单拍)时序信号T1、
T2、T3、T4。
23.IR7～IR5：指令寄存器的IR7、IR6、IR5输出信号，输入至微程序控制器修改微地址的信号。
24.SWE：微程序控制器的微地址修改信号。SWE已接逻辑开关，先按下CLR（即P2）清零键，使微地址为全0时；将逻辑开
关SWE从“1”→“0” →“1”(相当于负脉冲)，微地址修改为10000，使机器处于写RAM微程序。
25.SRD：微程序控制器的微地址修改信号。SRD己接逻辑开关，先按下CLR（即P2）清零键，使微地址为全0时，将逻辑开
关SRD从“l”→“0” →“1”(相当于负脉冲)，微地址修改为01000，使机器处于读RAM的微程序。
26.Tl～T4：时序信号发生器提供的四个标准时序输出信号，可以采用单拍或连续两种方式输出。
27.MF：时序发生器的时钟输入端，从F0、F1、F2、F3中任选一个。
28.F0～F3：时钟源输出信号端，F0输出频率为2MHz，F1输出频率为1MHz，F2输出频率为500KHz、F3输出频率为250KHz。
|
 |
