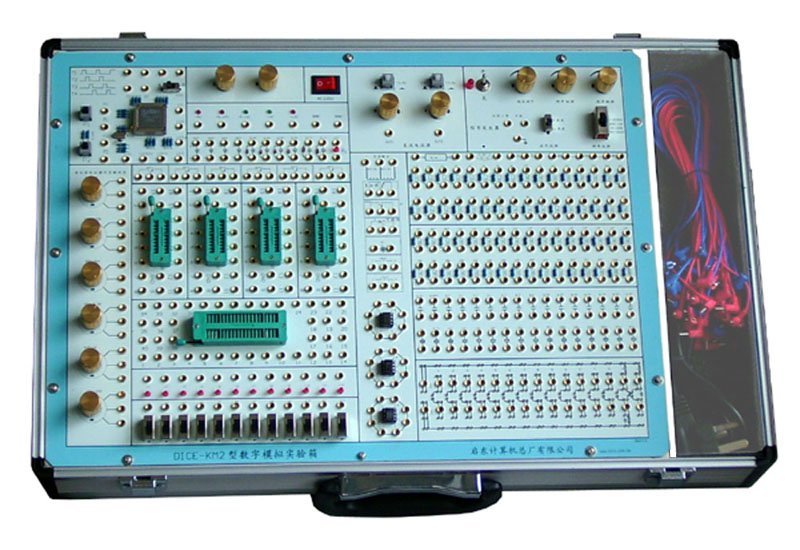

⊙ DICE-KM2型数字模拟实验箱
DICE-KM2数字模拟综合实验箱侧重于培养学生的思维能力、动手能力和创新意识。与KM1型相比增加了数字电路实验所需的信号资源、和其它常用电路。实验仪以《高等工业学校电子技术基础》中确定的教学实验要求为基础，包括了《模拟电子技术基础》《电子技术》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的实验设备。系统特点：
根据常规的模拟电路和数字电路提供了多种直流电源,信号源、交直流电压源、等基本配置,以及有供自助选用的独立开放的各种器件：有电位器、运放电路、电阻电容、二三极管、稳压管复合管、扬效应管、可控硅、稳压模块,还有直流电机、喇叭、及IC锁紧插座等,如果需要在推荐实验以外搭建其它电路,实验仪还提供了由许多元器件插孔和锁紧金孔组合而成的自助实验区供创新开发之用。
技术参数：
①电源： 输入：AC 220V±10%，50HZ
输出：※DC：+5V2A
※DC：＋5V～＋27V可调，DC I≥0.2A
※DC:-5V-12V可调，DC
I≥0.2A
※DC：±12V，DC I≥0.2A
以上各路输出均有过流保护，自动恢复功能
※AC V:7.5V×2；AC I≥0.15A
②直流电压源：
双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
③低频信号源:1HZ-100KHZ
分别可输出方波、三角波、正弦波三种波形
④固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ
⑤两组单脉冲：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
⑥四路(T1、T2、T3、T4)时序发生器及启停电路。
⑦逻辑电平的输入与显示：
A、十二位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、十二位LED逻辑电平显示电路。
⑧两个独立的运算放大器(LM741)；一个集成功放(LM386)
⑨有充足的元件支持推荐的24个模拟电路实验,
⑩有丰富的信号资源、电压源、显示电路、锁紧插座等支持数字电路的实验。
☆推荐实验项目(仪器内含有实验器件)
1.单级放大电路
2.两级放大电路
3.负反馈放大电路
4.射极跟随器
5.差动放大电路
6.比例求和运算电路
7.积分与微分电路
8.波形发生电路
9.有源滤波器
10.电压比较器
11.IC电路RC正弦波振荡器
12.集成功率放大器
13.整流滤波与并联稳压电路
14.串联稳压电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对称功率放大器
21.波形变换电路
22.扬效应管实验
23.可控硅实验电路
24.其它自主电路
