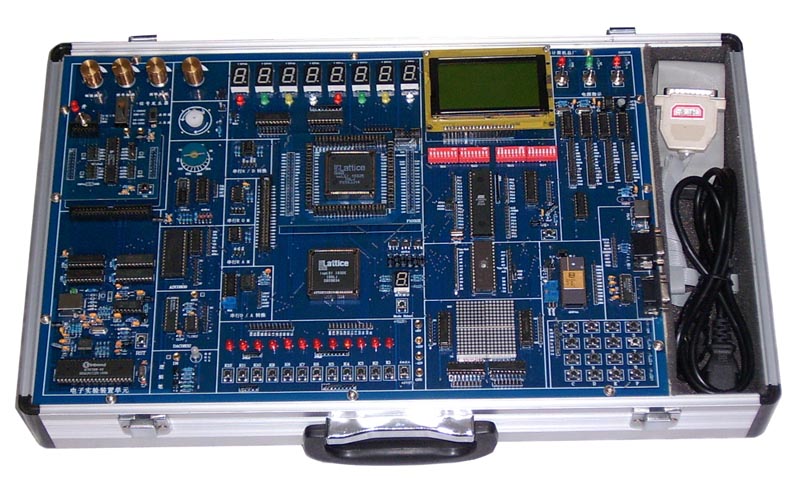

DICE-EH206 增强型自动接线式EDA实验仪

实验系统的主要配置：
EH206型EDA实验开发系统可采用连线与非连线两种方式进行实验，其中非连线方式的实验电路结构是可控的。即可通过模式选择键MODE SELECT，使之改变连接方式以适应不同的实验需要。因而，从物理结构上看，实验板的电路结构是固定的，但其内部的信息流在主控器的控制下，电路结构将发生变化。这种“多任务重配置”设计方案的目的有3个：1.适应更多的实验与开发项目；2. 适应更多的PLD公司的器件；3. 适应更多的不同封装的FPGA和CPLD器件。系统板面主要部件说明如下：
（1） MODE SELECT键 ：按动该键能使实验板产生十种不同的实验电路结构。
（2） 位于实验板中间的是一块插于主系统板上的目标芯片适配座。对于不同的目标芯片可配不同的适配座。可用的目标芯片包括目前世界上最大的六家FPGA/CPLD厂商几乎所有CPLD、FPGA等EDA器件 。
  (3) 混合工作电压使用：对于低压FPGA/CPLD目标器件，在EH206系统上的设计方法与使用方法完全与5V器件一致，主板上已经提供了3.3V,2.5V,1.8V电压。
（4）并行下载口 ：此接口通过下载线与微机的打印机口相连。来自PC机的下载控制信号和CPLD/FPGA的目标码将通过此口，完成对目标芯片的编程下载。编程电路模块能自动识别不同的CPLD/FPGA芯片，并作出相应的下载适配操作。   （5）键1~键8 ：为实验信号控制键，此8个键受“多任务重配置”电路控制。
（6）键9~键12：为实验控制键，此4个键不受“多任务重配置”电路控制。
（7） 八位数码管 ：也受“多任务重配置”电路控制，可以是静态连接也可以是动态连接。
（8）十六位发光二极管：受“多任务重配置”电路控制。（9）“时钟频率选择”CP1、CP2、CP3、CP4 ：为时钟频率选择模块。通过短路帽的不同接插方式，使目标芯片获得不同的时钟频率信号。信号频率范围：  1Hz –  50MHz；   （10）扬声器：目标芯片的声讯输出，与目标芯片的“SPEAKER”端相接，通过此口可以进行奏乐或了解信号的频率。
   （11） PS/2接口：通过此接口，可以将PC机的键盘和/或鼠标与EH206系统的目标芯片相连，从而完成PS/2通信与控制方面的接口实验。
   （12）VGA视频接口：通过它可完成目标芯片对VGA显示器的控制。
(13) 单片机接口器件：分别由四个拨码开关SW1~SW4控制，当SW1、SW2拨至下端，SW3、SW4拨至上端时，单片机可以用来控制液晶显示；当SW1、SW2拨至上端，SW3、SW4拨至下端时，CPLD/FPGA可以用来控制液晶显示；当四个拨码开关全部拨至下端时，可以完成单片机与CPLD/FPGA的接口实验，它与目标板的连接方式也已标于主系统板上：连接方式可参见第2节的“实验电路结构 NO.4”。   （14） RS-232串行通讯接口：此接口电路是为CPLD/FPGA与PC机通讯准备的，由此可以使PC机、单片机、FPGA/CPLD三者实现双向通信。
   （15） ADC0809/IN0/IN1 ：外界模拟信号可以分别通过系统板左下侧的两个输入端“IN0”和“IN1”进入A/D转换器ADC0809的输入通道IN0和IN1，ADC0809与目标芯片直接相连。
   （16） Adjustable Voltage ：电位器，通过它可以产生0V~+5V 幅度可调的电压。
(17) 目标芯片万能适配座CON1/2 ：在目标板的下方有两条100个插针插座（EH205系统）。
(18) 电子实验装置：通过上位软件可以做十五个实验。    （19）RAM/ROM接口。在实验板的左下角，此接口对应于主板上，有一个28脚的DIP座，在上面可以插大部分流行的RAM或ROM器件。例如：
    RAM： 62256（28PIN）、6264（28PIN）等；
   ROM：2764、27128、27256、27512等。
（20）A/D转换接口。由ADC0809及AD574A（选配）两个模块。
（21）D/A转换接口。位于目标插卡左下侧。
（22）串行A/D转换接口。位于目标插卡的下侧，它可以完成数据采集、数字电压表等实验，由TLC549完成。（23）串行D/A转换器接口。位于目标插卡的左下侧，由TLC5620完成。
（24） 串行ROM器件接口。该接口器件用93C46担任。（25）串行RAM器件接口：由24C02完成。
（26）点阵显示接口。该模块由4个8*8点阵块拼接而成的16*16点阵，
（27）LCD液晶显示接口：可采用单片机与CPLD/FPGA来控制。
（28）40芯I/O扩展接口；
（29）一个四相步进电机；
（30）一个5V直流电机；
（31）一个4*4小键盘；
（32）模拟EDA接口：可以配置PAC10、PAC20、PAC80模拟EDA器件。
（33）信号发生器；
主要实验课题
（一）基本实验：1、七人表决器；2、四位加法器；3，BCD码加法器；4、格雷码变换器；5、四位并行乘法器；6、触发器；7、用ABEL语言设计74LS160功能模块计数器；8、多模加减计数器；9、可控脉冲发生器；10、简易数码锁；11、英语字母显示实验；12、八位乘法器；13、序列检测器；14、可变模16位加法计数器；15、正负脉冲数控调制发生器；16、秒表等等。
（二）模块实验：
数字部分：1、A/D模数转换器实验；2、D/A数模转换器实验；3、数码管动、静态实验；4、步进电机控制实验；5、存储器读写实验；6、点阵显示实验；7、液晶显示实验；8、单片机总线接口实验；9、键盘扩展实验；10，RS232串行通讯实验；11，VGA彩条信号发生器实验；12，电子音乐实验；13，PS/2（键盘/鼠标接口）实验；14串行A/D转换实验；15，串行D/A转换实验；16，串行RAM实验；17串行ROM实验；18，
       模拟部分：1，增益的设定与调整；2，增益的放大与衰减；3，单端信号的连接；4，二阶滤波器的实现；5，ispPAC10高精度阶梯滤波器的设计；6，用ispPAC20输出SIN波形的DA设定等等。
（三）数字系统设计：1、数字钟；2、频率计；3、交通灯，4、数字锁；5、出租车计费器；6抢答器；7、自动电梯；8、彩灯控制器9、电梯控制；10、机械手控制；11、刀库控制；12、电机控制等。
（四）综合电子设计：1、FSK发生器（D/A）；2、数据采集（A/D）。
（五）电子实验装置实验：1，交通灯控制器；2，机器人自动扫雷；3，加工中心刀库捷径方向选择控制；4，驱动步进电机的控制；5，舞台艺术灯的控制；6，四层电梯的控制；7，LED数码管显示控制；8，交流电机Y/△形起动控制；9，液体混合装置自动控制；10，水塔水位自动控制；11，四级传送带的模拟运行；12，邮件分拣系统的模拟运行；13，数字逻辑分析仪实验；14，温度压力实验；15，连线自动检测系统。
