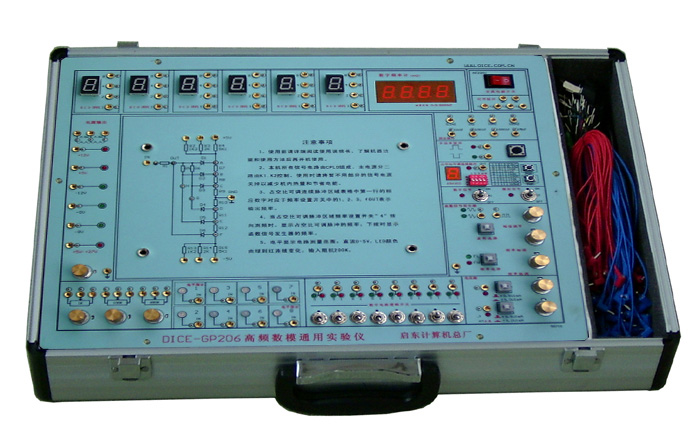

DICE－GP206型高频数模通用实验仪
DICE-GP206型高频数模通用实验仪采用主机加实验卡的结构模式,配置灵活,主机提供了相当充足的信号源,能满足复杂要求的各类实验,是一款不可多得的通用实验平台,其主机技术指标如下：
1、 输入：AC 220V±10% 输出：±12V／0.2A;+5V／1.5A;-5V/0.1A;－8V／0.
1A;+5-27V/0.2A连续可调,各路均有过流保护，自动恢复功能。
2、±5V,±0.5V双路电压源
3、函数信号源： 输出波形：正弦波、方波、三角波 频率范围：2Hz～300KHz(
最高可提升至1MHZ以上),分二档连续可调 ,输出幅值：方波5V、 三角波0～8V
(VP-P)， 正弦波 0～3V (VP-P)。
4、数字信号源:固定连续脉冲：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
5、占空比可调连续脉冲：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可调范围：10%-90%,占空比当前值有数码显示。
6、时序脉冲：T1-T4
7、手动单脉冲
8、数字式频率计：可测0-9.999MHZ,误差<1HZ,实时测量函数信号源或占空比可调连续脉冲。
9、八位逻辑电平开关,有电平指示
10、八位0-5V电平彩灯电路(在0-5V间电压变化时彩灯由绿转红连续变化)。
11、六位BCD码显示电路
12、电位器组(三只)
13、波形转换电路
面板采用PVC贴膜,频率计及占空比数码显示采用隐藏式,所有发光指示灯用底透方式安装。
实验模块全部做在插卡上,正面由PVC贴膜、线路图,反面由元器件和透明防护罩组成,实验项目根据需要可以灵活配置和增加设计。
高频实验项目
1.调谐放大器
①单调谐回路谐振放大器；②双调谐回路谐振放大器
2.高频功率放大器（丙类）
3.LC电容反馈三点式振荡器
4.石英晶体振荡器
5.振幅调制器（利用乘法器）
6.调幅波信号的解调
7.变容二极管调频振荡器
8.相位鉴频器
9.集成电路（压控振荡器）构成的频率调制器
10.集成电路（锁相环）构成的频率解调器
11.利用二极管函数电路实现波形转换。
12.集成高频功率放大器的应用a:调频无线话筒；b：电视信号转发器；c：信号发生器。
13、RC集成振荡器；
14、混频电路
模拟电路及数字电路实验项目请参照DICE-A9及DICE-D8。
