传动系统实训台-前驱动式│汽车教学│汽修技能实训台



一、产品简介

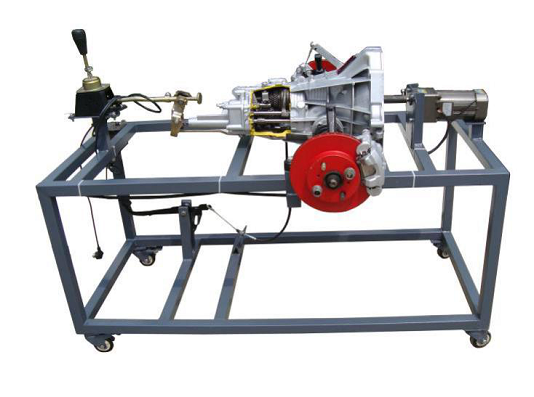

该设备采用传动系统解剖实物为基础,多方位展示传动系统的组成结构。

适合于汽车传动系统理论教学和拆装实训的教学需要。

本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。



二、功能特点

1.采用真实的传动系统部件,充分展示传动系统的组成结构。

2.由单相减速电机带动减速机,电机带动变速器输入轴做低速运转,真实演示从变速器的输入轴到驱动轮的动力传递过程。

3.实训台驱动部分加装安全防护罩。

4.实训台提供了学员拆装传动系统的工作平台。



三、技术规格

    外形尺寸:1600×1400×1200mm(长×宽×高)

         动力电源:220V

         单相减速电动机:

 压:AC 220V50Hz

 率:250KW

 速:15r/min

         工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm





四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

手动变速器总成

 前驱动式-翻新大众时超

1

2

离合器


1

3

主减速器


1

4

差速器


1

5

半轴


1

6

单相减速电动机


1

8

驱动机构(带安全防护罩)


1

9

漏电保护开关


1

10

移动台架(带自锁脚轮装置)

1600×800×900mm (长×宽×高)

1
