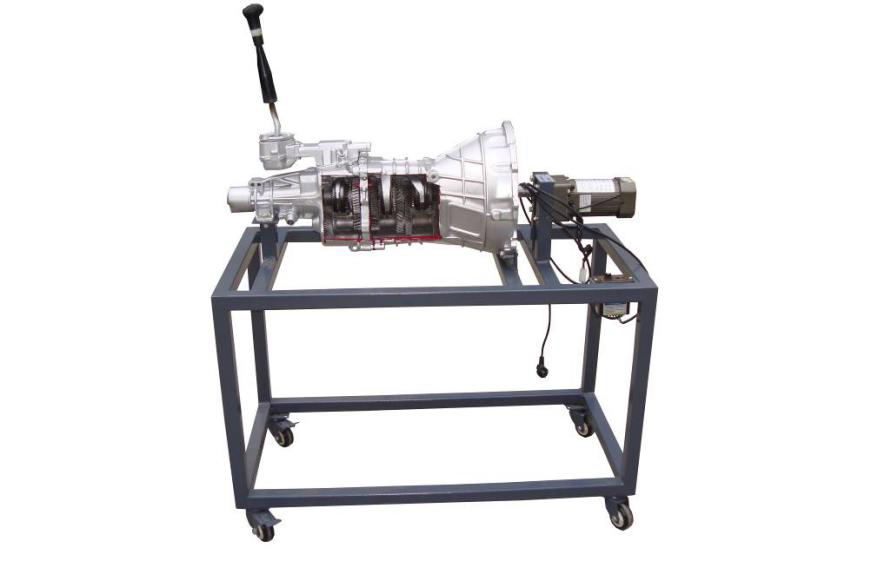

手动变速器实训台-后驱动



一、功能特点

1.采用后驱手动变速器(翻新丰田金杯)进行剖面处理,各部件齐全,剖面位置合理,可全面展示内部结构和部件的运动情况,适合于手动变速器原理和机械机构的教学。

2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。

3.由单相减速电动机带动减速机,减速机带动变速器输入轴运转,真实演示不同档位下机械运动的传递过程。

4.实训台驱动部分加装安全防护罩。

5.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮,可移动式,方便教学。



二、技术规格

    外形尺寸:800×600×800mm(长×宽×高)

    动力电源:单相

    单相减速电动机:

 压:AC 220V

 率:250KW

 速:15转/分

工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm





三、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

手动变速器总成

 附件齐全

丰田后驱,翻新

1

2

变速器档位总成


1

3

单相减速电动机

功率250W,转速15转/分

1

4

驱动机构(带安全防护罩)


1

5

漏电保护开关

DZ47LE-32

1

6

移动台架(带自锁脚轮装置)

800×600×470mm(长×宽×高)

1
