DICE-TY02型透明液压PLC控制实验台




一、产品详细介绍;

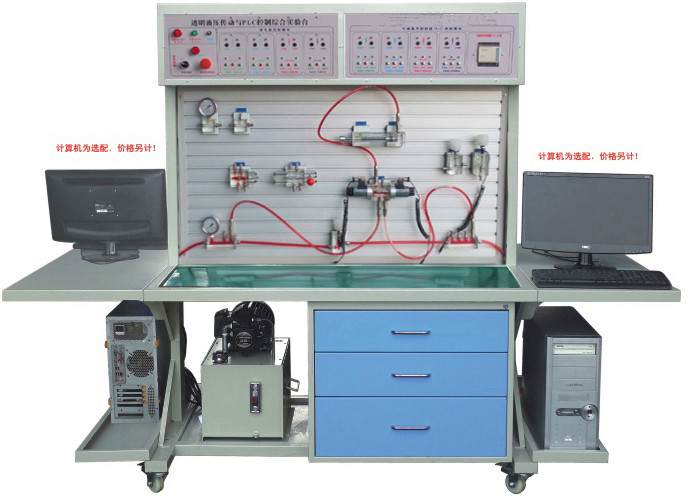

    DICE-TY02型透明液压PLC控制实验台的工作台采用双面结构:即一个实验工作台配备两套透明液压元器件,共用一个工作泵源。如此,一个工作台可供两组学生同时进行各自独立的实验(双工位4-6人使用) 其性能价格比相较DICE-TY01型提高近一倍!

二、设备特点:

    1、设备采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。结构紧凑,实用,安全可靠,双面提高了空间使用率;

    2、功能强大。即可用于初学者的学习实验实训,也可用于职工的技能培训;

    3、可以加强学员深入掌握专业知识,提高解决实际问题能力。

    4、透明液压阀体成独立模块,标准工业快换接头,特殊密封接口,清洁干净,不漏油;使得实验回路的组装简便、快捷,清洁、干净。红色的液压油和银白色底版使得元件的内部结构鲜明直观。

    5、通过透明的油管和液压油中的气泡可以清晰的观察到液压油冲液压泵到油箱的整个流动过程。

    6、独立的元件模块,方便的安装方式,可以随意的组合各实验模块,搭建      各种不同的实验回路。

    7、液压元件的最大承受压力为1Mpa,,额定工作压力为0.8Mpa,是安全的低压实验系统。

    8、采用PLC编程控制模块,实现可编程程序控制器(PLC)智能控制。使得机、电、液控制有机结合起来,优化控制方案。

    9、安全保护:在规定压力范围内安全、稳定工作,并带有压力过载保护装置,防止学生误操作,造成人身伤害,带有漏电保护装置,电气控制带有过流保护,防止误操作损坏设备。,安全符合国家标准。

    10、电气控制有开式、闭式两种可供用户选择。

三、实验项目:

    1、各种常见液压泵、阀等元件的结构原理示教实验。

    2、常见液压回路演示实验:

    1)用换向阀的换向回路;

    2)用"O”型机能换向阀的闭锁回路;

    3)用液控单向阀的闭锁回路;

    4)压力调定回路;

    5)二级压力回路;

    6)用减压阀的减压回路;

    7)用增压缸的增压回路;

    8)用换向阀的卸载回路;

    9)进油节流调速回路;

    10)回油节流调速回路;

    11)变量泵调速回路;

    12)变量泵和调速阀的复合调速回路;

    13)流量阀短接的速度换接回路;

    14)二次进给回路;

    15)用顺序阀的顺序动作回路;

    16)用压力继电器的顺序动作回路;

    17)用电器行程开关的顺序动作回路;

    18)用行程阀的顺序动作回路;

    19)可拓展性实验达100种。

四、设备主要技术参数:

    实验台供电电源 220V/380V/ 50HZ

    实验台控制电压: DC24V

    静音叶片泵:排量8.3ml/r 压力:0-2.5Mpa

    叶片泵驱动电动机额定功率:0.75KW,转速:1450r/min

    油箱:公称容积30L,附有液位、油温计、吸油回油滤油器、空气滤清器等;

    液压油:32#46#抗磨液压油或液力油;

    设备尺寸(约):2380×820×1750mm

    设备重量(约):550Kg
