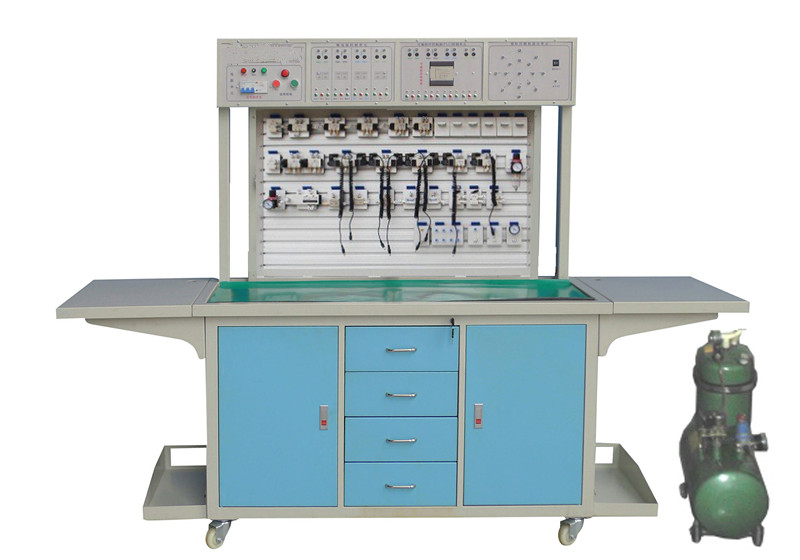

DICE-QP01型气动PLC控制综合实验台




一、产品详细介绍:

   DICE-QP01实验装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。

此外,装置采用PLC控制方式。利用PLC控制系统与电脑连接,从学习简单的PLC指令编程,梯形图编程,深入到PLC控制的应用,与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。

二、设备特点:

 1、实训平台采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。实训台采用开放式的电气箱及组合抽屉单元,可快速而有序的存储各种元器件;实验装置采用移动式设计,可方便布置到任何地方,以方便模块化的教学方式。

 2、实验台面由专用铝型材组成“T”结构,方便学生进行实验布置;模块化结构设计搭建实验简单、方便,各个气动元件成独立模块,配有方便安装的底板,实验时可以随意在通用铝合金型材板上,组装各种实验回路,操作简单、方便。

 3、所有元器件采用快速安装系统,不用任何工具所有元件可准确固定在需要的位置上,学生可以轻松安全的在铝合金实验面板上搭接任意回路实验。

4、标准工业用元器件,性能可靠、安全,并能根据采购单位提出的要求布置安装实训设备。

 5、可编程序控制器PLC(可根据客户要求选配不同品牌的PLC),继电器输出形式,电源电压:AC 220V/50Hz;并配有与计算机通讯的下载线缆(包括适配器)。

6、气动实验台各气动元件在规定压力范围内安全、稳定工作,并带有压力过载保护装置,防止学生误操作,造成人身伤害在规定压力范围内安全,带有漏电保护装置,电气控制带有过流保护,防止误操作损坏设备。

 7、带有漏电保护装置,电气控制带有过流保护,防止误操作损坏设备。漏电脱扣器,直流24V电源,电磁阀输出控制口,接近开关,磁性开关,连接线缆,插座,按钮,指示灯等。

三、实验项目:

    1.常用气动元件功能演示实验;

    2.常见气动回路演示实验;

    1) 单作用气缸的换向回路;

    2) 双作用气缸的换向回路;

    3)单作用气缸的速度调节回路(单向、双向);

    4)双作用气缸的速度调节回路(进口调速,出口调速);

    5)速度换接回路;

    6)缓冲回路;

    7)互锁回路;

    8)过载保护回路;

    9)卸荷回路;

    10)单缸单往复控制回路;

    11)单缸连续往复控制回路;

    12)用行程阀的双缸顺序动作回路;

    13)用电气开关(磁性开关、接近开关)的双缸顺序动作回路;

    14)直线缸、旋转缸顺序动作回路;

    15)多缸顺序动作回路;

    16)双缸同步动作回路;

    17)四缸联动回路;

    18)二次压力控制回路;

    19)高低压转换回路;

    20)计数回路;

    21)延时回路;

    22)双手操作回路;

    23)与门型气阀的应用回路;

    24)或门型梭阀的应用回路;

    25)快速排气阀的应用回路;

    3. 可编程序控制器(PLC)电气控制实验:机-电-气一体控制实验:

    1) PLC指令编程、梯形图编程学习;

    2)PLC编程软件的学习与使用;

    3)PLC与计算的通讯、在线调试;

    4)PLC与气动相结合的控制实验;

    4. 学生自行设计、组装的扩展回路实验;(可扩展100多种)。

四、设备参数:

    电源: AC380V 50HZ,电压:DC24V;

    气泵输入电压:AC 220V/50Hz;

    气 泵 容 积:18L;

    额定输出压力:0.8Mpa;

    工 作 噪 声:< 50分贝;

    实验台尺寸(约): 2130×970×1800mm;

    实验台重量(约):450Kg
