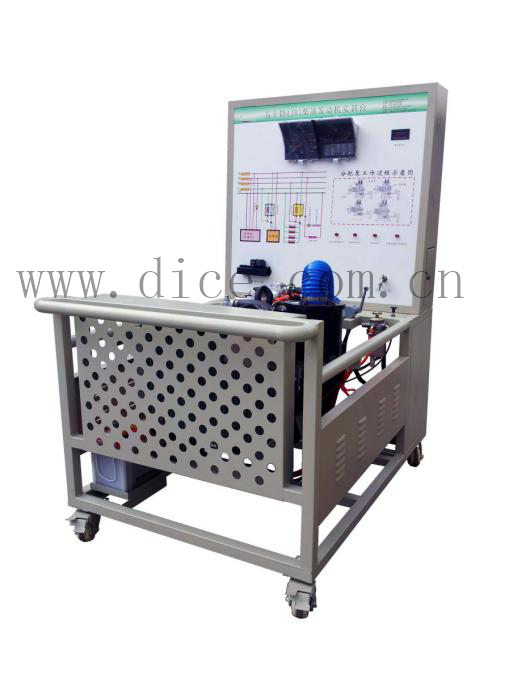

普通柴油机实训台



一、产品简介

该设备采用翻新柱塞泵式(4缸)普通柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。适用于中等职业技术院校和培训机构对汽车发动机和维修实训的教学需要。



二、功能特点

1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有清晰的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。

5.实训台配备有油门控制装置,可方便对发动机加速减速。

6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

8.配备故障设置和考核系统



三、技术参数

        外形尺寸:1500×1000×1700mm(长×宽×高)

        工作电源:直流12V

         燃油标号:依发动机型号

         油箱容积:10L

         工作温度:-40℃~+50℃





序号

名       称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

组合仪表

原厂配置

1

3

点火开关

原厂配置

1

4

普通柴油发动机总成

长城/吉奥/五十铃

1

5

燃油箱

10L

1

6

油门控制装置

原厂配置

1

7

进、排气管(带保护罩)

原厂配置

1

8

水箱(含不锈钢保护罩)

原厂配置

1

9

蓄电池

95D31R,12V 80Ah,620CCA

1

10

继电器

含:起动继电器、预热继电器等

1

11

保险丝盒

原厂配置

1

12

电源总开关

50A

1

13

无线智能化故障设置和考核系统


1

14

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

1
