DICE-TL28335-TEB C2000 DSP嵌入式教学实验箱


实验箱简介

Ø 基于TI TMS320F28335浮点DSP C28x控制器,主频150MHz

Ø 可拆式新型实验箱,使用灵活,性价比高。由核心板、实验开发底板、仿真器、3寸全功能触摸彩屏信号源及相关实验配件组成,可选4.3寸可触摸电阻屏;

Ø 实验主板支持:I2CSPICANPWMRTC以太网口、音频输入输出接口、多通道ADDARS232RS485LCD等接口和蜂鸣器、红外接收器、继电器、LED等外设;

Ø 实验拓展板支持:步进电机、直流电机(配霍尔传感器)、减速电机、4*4矩阵键盘、数码管、十字交通灯、温湿度传感器、可调直流电压输出

Ø 实验拓展板上支持安装可拆卸亚克力保护板,保护实验电路;

Ø 工业级核心板,尺寸为66mm*39mm,采用排针接口连接,可用于科学研究、毕业设计、电子竞赛、产品开发使用;

Ø 不仅提供面向教学的实验资源,而且提供工程应用上的开发例程;

Ø 适用于测控、自动化、工业控制、电力控制等教学领域。



1 TL28335-TEB实验箱外观图



2 TL28335-TEB实验箱整体图



3 TL28335-TEB实验箱主体正面图



4 实验主板正面图


5 实验拓展板正面图


6 仿真器侧视图



7 信号源侧视图

  TL28335-TEB是一款基于TI TMS320F28335浮点DSP处理器的可拆式新型嵌入式教学实验箱,提供了丰富的教学实验例程,适合高校以及研究所等实验机构。

可拆式DSP实验箱TL28335-TEB提供的实验指导手册包括实验目的、原理、步骤及源码解析等,注重实验的过程,内容详实且丰富,可以帮助学生打好专业基础,也有利于教师教学计划的开展;此外,实验箱提供的工程资源开发例程可以用于师生项目开发,降低开发难度和时间成本。相对传统的实验箱,使用更加灵活,用途更广,性价比更高。

软硬件参数

硬件框图

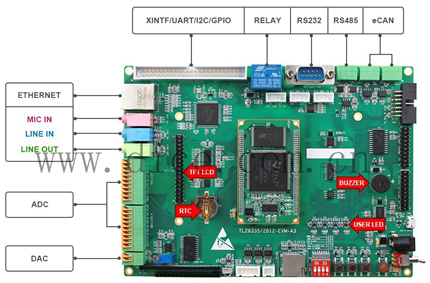

8 实验主板硬件资源图解1



9 实验主板硬件资源图解2



10 实验拓展板硬件资源图解1



11 实验拓展板硬件资源图解2



12 TL28335-TEB实验箱结构图


硬件参数



1实验主板硬件参数

CPU

TI TMS320F28335浮点DSP,主频150MHz

ROM

片内256Kx16bit,外扩512Kx16bit NOR FLASH

RAM

片内34Kx16bit,外扩256Kx16bit SRAM

EEPROM

2KbitAT24C02C

B2B Connector

2x 80pin排针,共160pin,间距1.27mm

LED

2x电源LED(底板1个,核心板1个)

6x用户LED(底板4个,核心板2个)

KEY

3x用户可编程按钮,1x系统复位按钮

JTAG

Debug14pin TI Rev B JTAG座,间距2.54mm

eCAN

2x eCAN3pin接线端子,间距3.81mm

DAC

外扩单通道10bit DAC1.21MHz更新速率,量程范围0-5V2pin接线端子,间距2.54mm

ADC

片上28通道 12bit ADC16通道,量程范围0-3V10pin接线端子,间距2.54mm

IRM

1x HX1838

BOOT SET

1x 4bit启动开关

UART

1x UARTA,烧写串口,提供4TTL电平测试端口

1x UARTBUSB转串口,提供4TTL电平测试端口

1x UARTCRS232DB9接口,提供4TTL电平测试端口

1x RS4853pin接线端子,间距3.81mm,与UARTC接口复用

SD

1x MicroSD卡座

BUZZER

1x无源蜂鸣器

RELAY

1x 5V继电器

MOTOR INTERFACE

1x五线四相步进电机5pin接线端子,间距2.54mm

1x 5V直流电机2pin接线端子,间距2.54mm

AUDIO

1x LINE IN3.5mm音频座

1x LINE OUT3.5mm音频座

1x MIC IN3.5mm音频座

RTC

1x RTCCR1220纽扣电池座

Ethernet

1x 10M/100M以太网,RJ45连接器

IO

ePWMGPIO等信号,2x10pin排针,间距2.54mm

eQEPSPII2CGPIO等信号,2x10pin排针,间距2.54mm

XINTFUARTI2CGPIO等信号,2.54mm2x25pin简易牛角座

LCD

1x 1602液晶屏接口,16pin排母,间距2.54mm

1x 12864液晶屏接口,20pin排母,间距2.54mm

1x 4.3TFT触摸屏接口,2x17pin排针,间距2.54mm

POWER

1x 5V 2A直流输入,DC-005电源接口



2实验拓展板硬件参数

KEY

1x 4*4矩阵按键

TRAFFIC LIGHT

1x十字交通灯

NIXIE TUBE

1x四位八段数码管

MOTOR

1x五线四相步进电机

2x直流电机,带霍尔传感器测速功能

1x减速直流电机,带正交编码器输出测速功能

SENSOR

1x温湿度传感器

POWER OUTPUT

1x 0~3V可调直流电压输出



3仿真器参数

型号

XDS100V2

调试功能

连接/断开,读/写内存,读取寄存器,加载程序,运行、停止步骤,支持断点调试,实时模式

JTAG复位

支持

ETB(Embedded Trace Buffer)

支持

目标电缆断开检测

支持

目标芯片掉电检测

支持

USB 2.0高速(480Mbit/s

支持

20pin/14pin JTAG接口

支持

1.8V3.3V IO

支持

支持版本

CCS4CCS5CCS6或更高版本,不支持CCS3.3及更低版本



4信号源参数

屏幕分辨率

240*400

操控方式

可触摸彩色液晶屏

波形特性

标准波形

正弦波,方波,三角波,升锯齿降锯齿SINC,噪声,升指数,降指数,正全波,负全波,正半波,负半波,高斯函数,直流

采样率

80MS/s

垂直分辨率

14bit

任意波点数

2~32K

内置存储

128M

频率特性

输出范围

正弦波为1mHz~10MHz方波为1mHz~10MHz,其他1mHz~1MHz

分辨率

1mHz

精度

50ppm

电压特性

输出范围

10mVpp~10Vpp

分辨率

12bit

准确度

设定值8%

偏置范围

-5V~5V

幅度平坦度

优于0.3dB

方波特性

方波占空比

1mHz~1MHz0.1%~99.9%1MHz~10MHz固定50%

上升/下降沿

<20ns

过冲

<5%

其他特性

输出阻抗

50欧姆

斜波对称度

0.1%~99.9%

同步信号

4.8V~5.2VTTL电平

电源需求

直流4.75V~5.25V<400mA

显示特性

3

尺寸

116mm*76mm*26mm长宽高)

重量

180g



软件参数



5

DSP端软件支持

裸机

CCS版本号

CCS5.5



3 开发资料

提供了大量的开发资料,创造了TMS320F28335平台开发的新局面,已成为TMS320F28335开发者的重要合作企业。

教学资源

提供完整的实验代码,以及适合教学的《教学实验指导手册》,目录详见附录A,教学实验主要包括:

Ø DSP实验环境搭建与CCS开发基础

Ø DSP基础外设实验

Ø 语音类实验

Ø DSP算法实验

Ø 图像类实验

工程资源

(1) 提供核心板和底板原理图、可编辑底板PCB芯片Datasheet,缩短硬件设计周期;

(2) 提供系统源码,以及丰富的Demo程序;

(3) 提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;

部分开发例程详见附录B开发例程主要包括

Ø 基于DSP端的裸机开发例程

电气特性

核心板工作环境



6

环境参数

最小值

典型值

最大值

工业级温度

-40°C

/

85°C

工作电压

/

5V

/



实验主板功耗测试



7

类别

典型值电压

典型值电流

典型值功耗

核心板

4.97V

261mA

1.29W

实验主板

5.06V

560mA

2.82W

备注:功耗测试基于TL28335-EVM开发板进行。

实验箱机械尺寸



8

名称

实验箱箱体

480mm

350mm

175mm

实验主板

185mm

135mm

/

实验拓展板

185mm

135mm

/



实验箱套件清单



9

名称

数量

TL28335-TEB实验主板

1

TL28335-TEB实验拓展板

1

信号源

1

TL-XDS100V2仿真器

1

12V 2A电源适配器

1

实验箱资料光盘

1

1602 液晶

1

12864液晶屏

1

RS232交叉串口母母线

1

USBRS232串口线

1

Micro USB线

1

直连网线

1

红外遥控器

1



技术支持

(1) 协助底板设计和测试,减少硬件设计失误;

(2) 协助解决按照用户手册操作出现的异常问题;

(3) 协助产品故障判定;

(4) 协助正确编译与运行所提供的源代码;

(5) 协助进行产品二次开发;

(6) 提供长期的售后服务。

8 增值服务

主板定制设计

核心板定制设计

嵌入式软件开发

项目合作开发

技术培训

附录A 教学实验



10

DSP实验环境搭建与CCS开发基础

安装CCS与串口调试工具

CCS开发入门

基于CCS仿真调试、程序加载与烧写

CCS工程新建、编译和导入

编写基于C语言的DSP程序

DSP基础外设实验

LED灯控制及寄存器配置实验

按键与4x4键盘输入控制实验(按键中断输入)

LCD触摸屏触控与显示实验

液晶LCD12864测试实验

液晶LCD1602测试

红外遥控测试

ECAN内部回环与数据通信测试实验

DMARAM内外搬移数据实验

EPWM测试实验

单精度浮点运算实验

UART串口收发实验

高精度脉冲宽度调制器PWM输出测试实验

定时器中断实验

看门狗功能测试实验

模数转换(A/D)测试实验

数模转换(D/A)测试实验

直流电机控制实验

步进电机控制实验

网络通讯实验

温湿度传感器测试实验

语音类实验

音频采集与播放测试实验

G711A音频编解码实验

DSP算法实验

有限冲激响应滤波器(FIR)算法

无限冲激响应滤波器(IIR)算法

快速傅立叶变换(FFT)算法

语音信号的FIR滤波

图像类实验

灰度图像直方图

直方图均衡化

图像反色

边缘检测
