DICE-TL6437-TEB Davinci DSP嵌入式教学实验箱


实验箱简介

Ø 基于TI TMS320DM6437的定点DSP C64x+ 多媒体处理器,最高主频700MHz

Ø 可拆式新型实验箱,使用灵活,性价比高。由核心板、实验开发底板、实验拓展板、仿真器、3寸全功能触摸彩屏信号源及相关实验配件组成;

Ø 实验主板支持:EMIFCANRTC以太网口、音视频输入输出接口、RS232RS485等接口和蜂鸣器、继电器、LED等外设;

Ø 实验拓展板支持:步进电机、直流电机(配霍尔传感器)、减速电机、4*4矩阵键盘、数码管、十字交通灯、温湿度传感器、可调直流电压输出

Ø 实验拓展板上支持安装可拆卸亚克力保护板,保护实验电路;

Ø 核心板大小63.5mm*38mm,主板采用精密工业级B2B连接器,可用于科学研究、毕业设计、电子竞赛、产品开发使用;

Ø 不仅提供面向教学的实验资源,而且提供工程应用上的开发例程;

Ø 适用于频处理、信号处理、测控、自动化等教学领域。


1 TL6437-TEB实验箱外观图



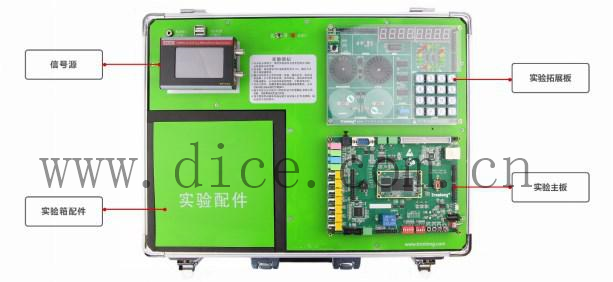

2 TL6437-TEB实验箱整体图



3 TL6437-TEB实验箱主体正面图



4 实验主板正面图



5 实验拓展板正面图



6 仿真器侧视图



7 信号源侧视图

TL6437-TEB是一款基于TI TMS320DM6437定点DSP处理器的可拆式新型嵌入式教学实验箱,提供了丰富的教学实验例程,适合高校以及研究所等实验机构。

可拆式DSP实验箱TL6437-TEB提供的实验指导手册包括实验目的、原理、步骤及源码解析等,注重实验的过程,内容详实且丰富,可以帮助学生打好专业基础,也有利于教师教学计划的开展;此外,实验箱提供的工程资源开发例程可以用于师生项目开发,降低开发难度和时间成本。相对传统的实验箱,使用更加灵活,用途更广,性价比更高。

硬件参数

硬件框图



8 实验主板硬件资源图解1



9 实验主板硬件资源图解2



10 实验拓展板硬件资源图解1



11 实验拓展板硬件资源图解2



12 TL6437-TEB实验箱结构图


硬件参数



1 实验主板硬件参数

CPU

TMS320DM643732定点DSP C64x+,主频600MHz

ROM

128MByte NAND FLASH

RAM

256MByte DDR2

B2B Connector

2x 50pin公头B2B2x 50pin母头B2B,间距0.5mm,共200pin,合高3.5mm

IO

1x DC3简易牛角座(2x 25pin规格),间距2.54mm

2x 20pin2.54mm排针与KingBox实验板连接

1x 34pin排针一个,包含EMIFAGPIOI2CPWM等拓展信号

KEY

1x系统复位按键

1x POR复位按键

2x用户按键

LED

3x用户LED

1x红色LED电源指示

JTAG

1x 14pin TI Rev B JTAG接口

BOOT SET

1x 5bit拨码开关

RTC

1x CR1220 RTC

Ethernet

1x RJ45以太网口,10/100M自适应

USB

Micro USB 2.0

AUDIO

1x LINE IN1x LINE OUT1x MIC IN1x HEAD PHONE OUTMCBSP1,MCASP0,SPDIF

VIDEO OUTPUT

4x DAC复合视频输出

VIDEO INPUT

1x模拟视频输入

UART

1x RS232串口,1x RS485串口(RS485UART1复用)

SWITCH

1x电源开关

POWER

1x 5V 2A电源接口,外径5.5mm,内径2.1mm



2 实验拓展板硬件参数

KEY MATRIX

1x 4*4矩阵按键

TRAFFIC LED

1x十字交通灯

DIGITAL TUBE

1x四位八段数码管

STEPPER MOTOR

1x五线四相步进电机

DC MOTOR

2x直流电机,带霍尔传感器测速功能

SLOWDOWN DC MOTOR

1x减速直流电机,带正交编码器输出测速功能

ADJUSTABLE DC VOLTAGE OUTPUT

1x 0~3V可调直流电压输出



3 仿真器参数

型号

XDS100V2

调试功能

连接/断开,读/写内存,读取寄存器,加载程序,运行、停止步骤,支持断点调试,实时模式

JTAG复位

支持

ETB(Embedded Trace Buffer)

支持

目标电缆断开检测

支持

目标芯片掉电检测

支持

USB 2.0高速(480Mbit/s

支持

20pin/14pin JTAG接口

支持

1.8V3.3V IO

支持

支持版本

CCS4CCS5CCS6或更高版本,不支持CCS3.3及更低版本



4 信号源参数

屏幕分辨率

240*400

操控方式

可触摸彩色液晶屏

波形特性

标准波形

正弦波,方波,三角波,升锯齿降锯齿SINC,噪声,升指数,降指数,正全波,负全波,正半波,负半波,高斯函数,直流

采样率

80MS/s

垂直分辨率

14bit

任意波点数

2~32K

内置存储

128M

频率特性

输出范围

正弦波为1mHz~10MHz方波为1mHz~10MHz,其他1mHz~1MHz

分辨率

1mHz

精度

50ppm

电压特性

输出范围

10mVpp~10Vpp

分辨率

12bit

准确度

设定值8%

偏置范围

-5V~+5V

幅度平坦度

优于0.3dB

方波特性

方波占空比

1mHz~1MHz0.1%~99.9%1MHz~10MHz固定50%

上升/下降沿

<20ns

过冲

<5%

其他特性

输出阻抗

50欧姆

斜波对称度

0.1%~99.9%

同步信号

4.8V~5.2VTTL电平

电源需求

直流4.75V~5.25V<400mA

显示特性

3

尺寸

116mm*76mm*26mm长宽高)

重量

180g



软件参数



5

DSP端软件支持

裸机SYS/BIOS操作系统

CCS版本号

CCS5.5



3 开发资料

提供了大量的开发资料,创造了TMS320DM6437平台开发的新局面,已成为TMS320DM6437开发者的重要合作企业。

教学资源

提供完整的实验代码,以及适合教学的《教学实验指导手册》,目录详见附录A,教学实验主要包括:

ØDSP实验环境搭建与CCS开发基础

ØDSP基础外设实验

Ø语音类实验

Ø视频类实验

工程资源

提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;

提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;

提供丰富的Demo程序,工程开发例程详见附录B开发例程主要包括

Ø基于DSP端的裸机开发例程

4 电气特性

核心板工作环境

6

环境参数

最小值

典型值

最大值

商业级温度

0°C

/

70°C

工业级温度

-40°C

/

85°C

工作电压

/

5V

/

 实验箱机械尺寸

7

名称

实验箱箱体

480mm

350mm

175mm

实验主板

185mm

135mm

/

实验拓展板

185mm

135mm

/

 实验箱套件清单

 8

名称

数量

TL6437-TEB实验主板

1

TL6437-TEB实验拓展板

1

信号源

1

TL-XDS100V2仿真器

1

12V 2A电源适配器

1

实验箱资料光盘

1

RS232交叉串口母母线

1

USBRS232串口线

1

Micro USB线

1

直连网线

1

 技术支持

(1) 协助底板设计和测试,减少硬件设计失误;

(2) 协助解决按照用户手册操作出现的异常问题;

(3) 协助产品故障判定;

(4) 协助正确编译与运行所提供的源代码;

(5) 协助进行产品二次开发;

(6) 提供长期的售后服务。

增值服务

l主板定制设计

l核心板定制设计

l嵌入式软件开发

l项目合作开发

l技术培训

附录A 教学实验

 9

DSP实验环境搭建与CCS开发基础

安装CCS与串口调试工具

CCS开发入门

基于CCS仿真调试、程序加载与烧写

CCS工程新建、编译和导入

编写基于C语言的DSP程序

DSP基础外设实验

LED灯控制及寄存器配置实验

蜂鸣器测试实验

按键与4x4键盘输入控制实验(按键中断输入)

继电器测试实验

UART串口收发实验(查询与中断方式)

高精度脉冲宽度调制器PWM输出测试实验

定时器/计数器控制实验

直流电机控制实验

步进电机控制实验

网络通讯实验

RS485串口查询功能测试实验

RS232串口功能测试实验

CAN总线测试实验

IIC_EEPROM测试实验

语音类实验

音频采集与播放测试实验

视频类实验

复合视频输入输出测试实验
