DICE-EDU210教学平台


 DICE-EDU210教学平台





I  DICE-EDU210教学平台简介

(一)  台简介

DICE-EDU210教学实验平台是海天雄电子面向高教学院推出的一款完整的嵌入式教学实验系统, 实验系统包括软件、硬件资源. 同时, 按照高校实验大纲要求, 结合教学领域专家的建议, 该款教学实验箱配有《嵌入式Cortex-A8高级实验教程》作为高校实验教材.DICE-EDU210教学平台设计理念来源于成熟产品设计方案, 将多种主流产品设计整合到该平台上, 从而做到更为系统的产品化教学实验平台.

DICE-EDU210教学平台配置嵌入式ARM Cortex A8内核处理器, 优越的处理性能, 1GHz主频运行速度, ARM V7指令集, 64/32位内部总线结构, 32/32KB的数据/指令一级缓存, 512KB的二级缓存, 可以实现2000DMIPS(每秒运算2亿条指令集)的高性能运算能力. 内建MFC多格式编解码系统, 支持MPEG-1/2/4、H.263、H.264等格式视频的编解码. JPEG硬件编解码, 最大支持8000*8000分辨率, 内建高性能PowerVR SGX540 3D图形丰富的扩展资源及多媒体处理能力. 丰富的功能接口, 可扩展的功能模块, 将的推动学生的创新思维能力.

DICE-EDU210教学平台支持操作系统为:Google Android 4.0、Windows Embedded CE6.0 R3、Linux 3.2.0, 提供开放的软件资源, 学生透过该教学平台的学习, 将掌握底层芯片级、系统中间级、上层应用级相关技术知识,从而进行产品级的研发设计.

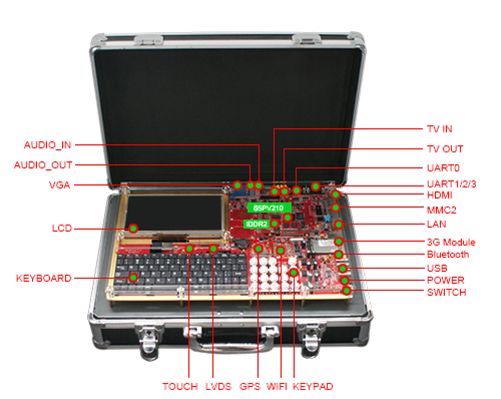

(二)  平台构成



II  DICE-EDU210教学平台件资源

(一)  硬件技术规格

Ÿ CPU:Samsung S5PV210,ARM Cortex A8 主频为1GHz;

Ÿ 内存RAM:1GB三星K4T1G084QQ DDR2存储芯片;

Ÿ 闪存FLASH:1GB三星K9K8G08U0A NAND FLASH芯片;

Ÿ 以太网:1路10M/100M以太网接口采用DM9000AEP网卡芯片;

Ÿ 音频codec:1路I2S总线电路,输入/输出,两个8欧姆/2W功放,选用高音质WM8580A音频芯片;

Ÿ PMU:一组智能电源管理电路,采用美信MAX8698C电源管理芯片;

Ÿ WIFI无线上网模块:芯片为Mavrell88w8686,兼容IEEE802.11b/g国际标准,SDIO接口;

Ÿ GPS导航模块:1个高精度GPS模块,采用SIRF Star III模块灵敏度:追踪时为-159Dbm 捕获时为-144Dbm;

Ÿ 3G移动模块:支持中信AD3812芯片组,PCI Express mini care接口;

Ÿ 蓝牙:支持USB蓝牙接口模块,高速蓝牙通信数据;

Ÿ SD/HSMMC接口:4路SDIO口,用于MMC/SD WIFI;

Ÿ I/O口:4个USBHOST2.0口,1个USB OTG2.0,4个串行口;

Ÿ 显示接口:支持VGA/LVDS/TFT多显示功能,平台陪7寸液晶显示触摸屏,像素800*480,LED背光,16:9宽屏 16.7M真彩色,四线电阻触摸屏;

Ÿ GPS:SIRF公司GP3SF1513F1-S高性能芯片组;

Ÿ 实时时钟:内部实时时钟(带后背锂电池);

Ÿ 电源:AC220V/12V电源供电,带电源开关和指示灯;

Ÿ 设备尺寸:430mm*300mm*125mm;

Ÿ 主板由固定镙丝固定在实验机箱支撑板上,并增加亚克力透明板罩住主板,避免学生使用中对主板的频繁接触而损坏设备。





III DICE-EDU210教学平台软件术规格

(一)  软件技术规格

Ÿ 提供完整的AndroidWinCELinux操作系统移植

Ÿ 经典的软件实现解析,清晰的程序架构,规范的程序注释

Ÿ 完整的JAVA语言应用程序各组件的实验内容

Ÿ 支持H.263硬件解码、H.264硬件解码、MPEG-4硬件解码

Ÿ 移植了3G移动通信功能,提供驱动源代码

Ÿ 移植了Android 4.0操作系统,提供源代码及开发工具包----支持SD卡一键烧写,支持USB在线调

Ÿ 提供局域网内Android设备的一键恢复功能,复原到出厂模式

Ÿ 提供局域网内教师机对实验设备的监控软件,提供源代码



Google Android 4.0操作系统

Ÿ 内核:Linux 3.0.8

Ÿ 系统引导程序:U-boot-1.3.4

Ÿ 调试工具:DNW 1.01

Ÿ 交叉编译器:arm-2009q3

Ÿ 文件系统:RAMDISK,YAFFS2

Ÿ GUI:Google Android 4.0

Ÿ 3G通信模块:支持短信、上网功能

Ÿ 无线WI-FI模块:支持802.11b/g

Ÿ 无线蓝牙模块:支持蓝牙通信

Ÿ GPS模块:支持SIF III 全球定位

Ÿ Camera模块:支持CMOS Camera、CCD Camera和USB UVC Camera

Ÿ 网口模块:10M/100M自适应网口驱动,支持有线上网

Ÿ HDMI显示:支持高清HDMI输出,同时支持图像和声音

Ÿ AUDIO驱动:IIS音频接口,支持放音和录音功能

Ÿ LCD显示:支持LTE480 WVGA(800*480)

Ÿ TOUCH驱动:四线电阻式触摸屏驱动

Ÿ I2C 驱动:Audio、Camera、HDMI都用I2C驱动来通信

Ÿ USB HOST驱动:支持HOST功能, 支持USB鼠标,USB键盘,U盘

Ÿ USB OTG驱动:支持ADB (Android Debug Bridge)和UMS (Mass Storage)功能

Ÿ Keypad驱动:8*8扫描按键驱动,实现特定功能按键

Ÿ SD/HSMMC接口:支持高速SD/MMC卡

Ÿ RTC驱动:支持实时时钟

Ÿ MFC驱动:Multi-Format Video Codec

Ÿ UART驱动:串口通信

Ÿ JPEG驱动:JPEG CODEC

Ÿ 2D、3D驱动:2D、3D硬件加速



Windows Embedded CE 6.0 R3

Ÿ 板级支持包:Windows CE 6.0 BSP

Ÿ Bootloader:V210_USB.BL2.bin (USB引导程序,无源码)eboot.nb0(USB下载程序,有源码)

Ÿ 调试工具:DNW V0.6

Ÿ 启动方式:Nand FLASH启动

Ÿ 无线WI-FI模块:支持802.11b/g

Ÿ 无线蓝牙模块:支持蓝牙通信

Ÿ GPS模块:支持SIF III全球定位

Ÿ Camera模块:支持CMOS模组和CCD摄像头

Ÿ 网口模块:10M/100M自适应网口驱动,支持有线上网

Ÿ HDMI显示:支持高清HDMI输出, 同时支持图像和声音

Ÿ AUDIO 驱动:IIS音频接口,支持放音和录音功能

Ÿ LCD显示:支持LTE480 WVGA(800*480)

Ÿ TOUCH驱动:四线电阻式触摸屏驱动

Ÿ TV OUT:显示支持模拟视频输出

Ÿ VGA驱动:支持分辨率1024*768和800*600

Ÿ I2C 驱动:Audio、Camera、HDMI都用I2C驱动来通信

Ÿ USB HOST驱动:支持HOST功能, 支持USB鼠标,USB键盘,U盘

Ÿ USB OTG驱动:支持device功能,可与电脑同步进行资料拷贝

Ÿ Keypad驱动:8*8和2*8扫描按键驱动

Ÿ SD/HSMMC接口:支持高速SD/MMC卡

Ÿ RTC驱动:支持实时时钟

Ÿ MFC驱动:Multi-Format Video Codec

Ÿ UART驱动:串口通信

Ÿ JPEG驱动:JPEG CODEC

Ÿ 2D、3D驱动:2D、3D硬件加速



Linux 3.2.0

Ÿ 内核:Linux 3.2.0

Ÿ 系统引导程序:U-Boot 1.3.4

Ÿ 交叉编译工具:arm-2009q3 (GCC 4.4.1)

Ÿ 文件系统:BusyBox 1.19.2, Yaffs2

Ÿ GUI:QT-4.8.5

Ÿ 视频播放器:Mplayer 1.1

Ÿ Wi-FI:支持802.11b/g

Ÿ Camera:支持USB UVC Camera功能

Ÿ LED驱动:支持LED IO控制功能

Ÿ SD/MMC驱动:支持高速SD/MMC卡

Ÿ 网口驱动:支持10M/100M自适应网口驱动

Ÿ LCD:默认支持7寸,800*480分辨率

Ÿ USB HOST驱动:支持U盘、USB鼠标、USB键盘等

Ÿ UART驱动:4路串口

Ÿ TOUCH驱动:四线电阻触摸驱动,支持校准功能

Ÿ RTC驱动:实时时钟

Ÿ KEYPAD:扫描按键




IV扩展模块

DICE-EDU210教学平台件提供了丰富的口单元,主要满足不同系统应用的需求,为学生创新提件和软件的支持,该系统配置了不同的扩展模块,可根据学院开设课程进行择,从而满足教学的需要

(一)  ZigBee无线传感器网络

1) 无线传感网络系统包括1个网络协调器2个路由器5个传感器终端节点1个ZigBee仿真器1根串行数据线8个锂电池

2) 节点模块采用低功耗无线CC2530方案集成了C51单片机内核

3) 基于2004/2006/2007/PRO协议栈的开发模板采用标准2.0mm插口设计

4) 支持2个显示LED灯、1路AD输入支持在线烧录节点程序、无需插拔式编程

5) 支持串口和USB两种方式输出数据支持USB、电池、外接电源等多种供电方式



ZigBee网络协调器







Ÿ 采用TI CC2530 ZigBee无线方案,内置硬件定位引擎及增强型8位51单片机和RF收发器;

Ÿ 符合IEEE802.15.4/ZigBee标准规范,频段范围2045M- 2483.5M,可自由在16个频段间切换无线数据传输速率约为250 kb/s,通讯距离在30~ 300米左右;

Ÿ 1路标准10针JTAG仿真接口,用于连接CC DEBUG仿真器;1个RS232串口;1个USB接口,主板含可编写的I/O端口、A/D和常用外围接口;

Ÿ 模块尺寸:40mm×65mm

Ÿ 工作电压:DC3V,USB供电模式。

ZigBee由器









Ÿ 采用TI CC2530 ZigBee无线方案,内置硬件定位引擎及增强型8位51单片机和RF收发器;

Ÿ 符合IEEE802.15.4/ZigBee标准规范,频段范围2045M-248 3.5M,可自由在16个频段间切换,无线数据传输速率约为250 kb/s,通讯距离在30~300米左右;

Ÿ 路由器模块由核心板和底板组成,可拆分,主板含可编写的I/O端口、串口、A/D和常用外围接口;

Ÿ 模块实现无线网内终端节点的数据接收;

Ÿ 可通过软件切换成传感器节点;

Ÿ 两种供电方式,USB供电和锂电池供电;

Ÿ 尺寸:40mm×65mm、工作电压:DC3V

ZigBee传感器终端节点







Ÿ 单个传感器节点包含温度传感器、光敏传感器和震动传感器;

Ÿ 射频通信符合IEEE802.15.4/ZigBee标准规范,频段范围2045M-2483.5M,可自由在16个频段间切换无线数据传输速率约为250 kb/s,通讯距离在30~300米左右;

Ÿ 路由器模块由核心板和底板组成,可拆分,主板含可编写的I/O端口、串口、A/D和常用外围接口;

Ÿ 两种供电方式,USB供电和锂电池供电;

Ÿ 尺寸:40mm×65mm、工作电压:DC3V

TI CC2530仿真器







Ÿ 集代码仿真调试、编程、ZigBee协议分析于一身,仿真头增加电平转换电路和ESD保护,有效防止编程时损坏目标芯片和仿真器;

Ÿ 可与IAR for MCS-51集成开发环境无缝连接,使用简单方便,是ZigBee开发者不可缺少的开发工具。使用USB接口连接计算机,支持CC25 30、CC2430、CC2431等CCxxxx系列无线单片机;

Ÿ 具有代码高速下载,在线调试,断点、单步、变量观察,寄存器观察等功能,实现对CCxxxx系列无线单片机实时在线仿真、调试。



(二)
 它扩展模块

射频RFID高频开发模块











Ÿ RFID主控MCU采用STC公司的STC89C54RD增强型51单片机;

Ÿ 板载22.1184MHz、13.56MHz晶振,最高时钟频率能达80MHz;

Ÿ 片内搭载16KB的FLASH程序存储器ROM和1KB的数据存储器RAM;

Ÿ 射频读写芯片采用NXP公司高集成度的CLRC 632,其传输率可高达424kbps;

Ÿ 支持ISO14443 A&B、ICODE1、ISO15693多标准射频协议;

Ÿ 最大非接触读卡距离100mm;

Ÿ 配置规格16×2个字符的点阵显示屏,可对相应的数据操作进行显示;

Ÿ RFID系统通过串行口与上位机网关进行数据通信;

Ÿ 支持可读、可写操作;

Ÿ 1个RS232串口,1个USB接口,1个蜂鸣器,一个点阵显示屏;

3G动通信模块









Ÿ 支持大数据通信、短信收发、浏览网页;

Ÿ 采用中兴的AD3812模块,WCDMA, Mini-PCI Express接口

Ÿ 工作频段:WCDMA(UMTS)/HSDPA/HSUPA

Ÿ 支持GSM/GPRS/EDGE上网卡;850/1900/2100M HZ;GSM/GPRS/EDGE 850MHz/900MHz/1800MHz/1900 MHz四频;

Ÿ 内部集成基带控制和射频调制解调元,大容量MCP存储器;42pin引脚提供LED显示驱动接口,UIM卡数据总线;

Ÿ 工作电压:3.0V-3.6V(典型3.3V);

Ÿ 工作温度:-20-65摄氏度,存储温度:-40-80摄氏度;

Ÿ 待机电流小于77mA。



Ÿ 作频段:2.402~2.480GHz

Ÿ 口类型:USB

Ÿ 合蓝牙2.0标;

Ÿ 同时支持多蓝牙设备

线WiFi模块



Ÿ 需兼容IEEE802.11 b/g国际标准;

Ÿ SDIO接口,802.11g:54,48,36,24,18,12,9,6Mbps速率自动调节802.11b:11,5.5,2,1Mbps速率自动调节;

Ÿ 采用积木方式,集成在实验平台主板上。

GPS导航模块









Ÿ 采用SiRF GP3SF1513F1-S低功耗定位解决方案;

Ÿ 支持弱信号快速定位Fast TTFF at low signal level;

Ÿ 频率L1 1575.42MHz,支持20个通道接收,兼容SB ASWAASEGONS);

Ÿ 追踪灵敏度:-159dBm,捕获灵敏度:-144dBm;

Ÿ 定位精度: Auto< 10m SBAS< 5m

Ÿ 支持数据格式NMEA 0183(GGA、GLL、GSA、GSV、RMC、VTG)、SiRF Binary;

Ÿ 工作电压:3V-6.5V;

Ÿ 工作温度:-30-85摄氏度,存储温度:-40-85摄氏度。

CMOS摄像头模块





Ÿ OV3640摄像头模块;

Ÿ 摄像头像素:300万像素;

Ÿ 分辨率:2048*1536;

Ÿ 实现拍照、摄像功能;

Ÿ 接口类型:CMOS。




V品配置

(一)  品配置
