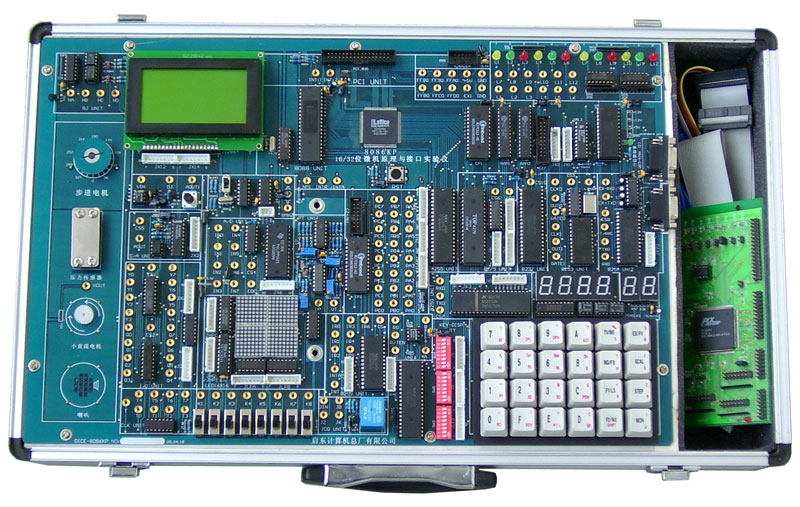

⊙ DICE-8086kP16/32位微机原理接口实验仪
DICE-8086KP32是一款16位/32位通用的微机原理与接口实验仪,主板系统功能和8086K相同,能完成十六位的所有实验,做三十二位实验时由接口芯片连接到PCI卡,借助PC系统资源完成实验。该实验系统是《微机控制技术》、《16/32位微机原理与接口》等课程教学最理想的实验设备。
系统组成：
PCI卡由9052组成;主板由下列部分组成：
实验模块部分由AD/DA电路;开放式键盘实验电路;16×16点阵电路;8155、8250、8251、485、8253、8279、8237.、8255、8259、0832、0809、等常用接口电路,.232.接口电路;小型直流电机、步进电机、压力传感、电子音响电路,音响电路等,12864组成的LCD图文实验液晶显示电路,6位LED数码显示,I继电器电路,8位逻辑电平电路,16位电平显示电路。
二，主要特点：
1,8086KP是集16位/32位于一体的微机原理接口实验仪,支持8086和PCI的实验开发,该实验仪在8086K实验系统基础上增加32位PCI总线接口,该接口通过PCI卡总线接入,系统自动切换到32位PCI状态,否则在8086状态(同8086k实验系统).
2,三种工作方式:实验仪独立运行方式，串口通信方式，PCI方式.
3,实验模块配置完善：开放式键盘／显示实验电路，8250、8251、8253、8255、0832、0809、RS232、直流电机、步进电机、电子音响电路、16×16LED点阵电路、LCD图文实验液晶显示电路、6位LED数码显示、继电器、逻辑电平开关控制，RAM读写实验、PCI硬件中断、PCI软件中断。
3,PCI实验的开发环境使用市面流行的VC++,DDK,DS2.7,Vtoolsd开发软年、功能强大，调试方便，适合各种Windows操作平台。
4,通过对该实验系统的学习，不但能得到16/32位微机原理和高级接口技术的训练，同时还学到驱动程序的开发和应用，有利于学生掌握更深层次的知识，对系统的底层有机会了解和学习。PCI卡采用性能稳定的9052芯片、支持8位、16位、32位操作，有ISA，复用和非复用多种模式。
三，实验项目
*硬件实验：
⑴扩展可编程I/O实验：8255A、B、C口输出方波，8255PA口控制PB口，8255控制交通灯。
⑵扩展简单I/O实验：74LS244输入/74LS273输出。
⑶模数转换实验：0809A/D转换。
⑷数模转换实验：0832 D/A转换。
⑸8253定时计数器实验
⑹控制类实验：继电器；小直流电机、步进电机。
⑺显示类实验：LED16×16点阵、128×64LCD液晶显示。
⑻通信类实验：8250自发自收、8251与PC机通讯、8251双机通讯。
⑼传感器类实验：温度、压力实验.
⑽中断类实验：8259中断控制器实验。(仅8086有)
⑾DMA传送类实验：8237DMA传送。(仅8086有)
⑿外设实验：8279键盘显示、通用打印机、微型打印机。
⒀电子琴实验。
*软件实验：
加减法实验、数码转换实验、清零实验、显示实验、查找最大数和最小数、数据块传送、分支程序设计
*PCI特有实验：
(1) PCI中断实验
(2) PCI存储器映射实验
(3) 驱动程序的编写。
(4) 驱动程序与应用程序相互通信
(5) 驱动程序的安装与卸载
(6) 配置空间数据的获取
